PowerInspect OMV : Gestion des normales de contact



Une image contenant capture d’écran, conception Description générée automatiquement

Une image contenant boîte, conception Description générée automatiquement



Sur certaines pièces de forme libre, vous pouvez être amenés à devoir orienter vos axes rotatifs machine (A et C), pour toujours palper vos pièces suivant l’axe Z uniquement, plutôt qu’en X, Y, Z.

Une image contenant diagramme, cercle, capture d’écran, conception Description générée automatiquement

Vos résultats de mesures ne seront que plus précis.

Cela évite les erreurs de mesure, par exemple avec la tige du palpeur qui touche la matière avant la bille du stylet, sur une surface inclinée.

Et réduit le risque d’erreurs de mesure dues à l’excentricité du palpeur.





Réglage du mode palpage User Defined sur Surface Normal-Multi Axis :



  1. Tout d’abord il vous faut définir un groupe d’inspection et placer tous vos points de palpage nécessaires, en cliquant directement sur la CAO pièce.



2. Pour accéder aux différents parcours de palpages possibles, cliquez sur le menu déroulant « Palpage » après avoir ouvert le groupe d’inspection.

Une image contenant capture d’écran, texte, Logiciel multimédia, Logiciel de graphisme Description générée automatiquement





3. Puis choisissez le mode « SurfaceNormal-MultiAxis »



Une image contenant texte, Appareils électroniques, capture d’écran, affichage Description générée automatiquement



A présent si vous exécutez une simulation dans l’état, la machine bouge ses axes rotatifs pour être « normal à la surface » du premier point à palper UNIQUEMENT :





Une image contenant texte, capture d’écran, Logiciel multimédia, Logiciel de graphisme Description générée automatiquement

Les autres points restants seront mesurés en combinant les axes Z/Y ou Z/X.

Ce mode oriente la pièce au palpeur uniquement avant l’approche du 1er point.

Idem si vous post-processer le programme, vous aurez une seule orientation sur les axes C et A, avant le 1er point de contact seulement.





Réglage de l’option pour orientation de chaque point suivant sa normale de surface :



4. Cliquez sur le symbole bleu « engrenage » ci-dessous (paramètres)



Une image contenant texte, capture d’écran, affichage, logiciel Description générée automatiquement





5. Cochez le 2ème paramètre « OrientateEveryPoint » ci-dessous, afin d’avoir une orientation des axes rotatifs avant chaque point et de mesurer verticalement uniquement suivant l’axe Z.



Une image contenant texte, capture d’écran, affichage, logiciel Description générée automatiquement

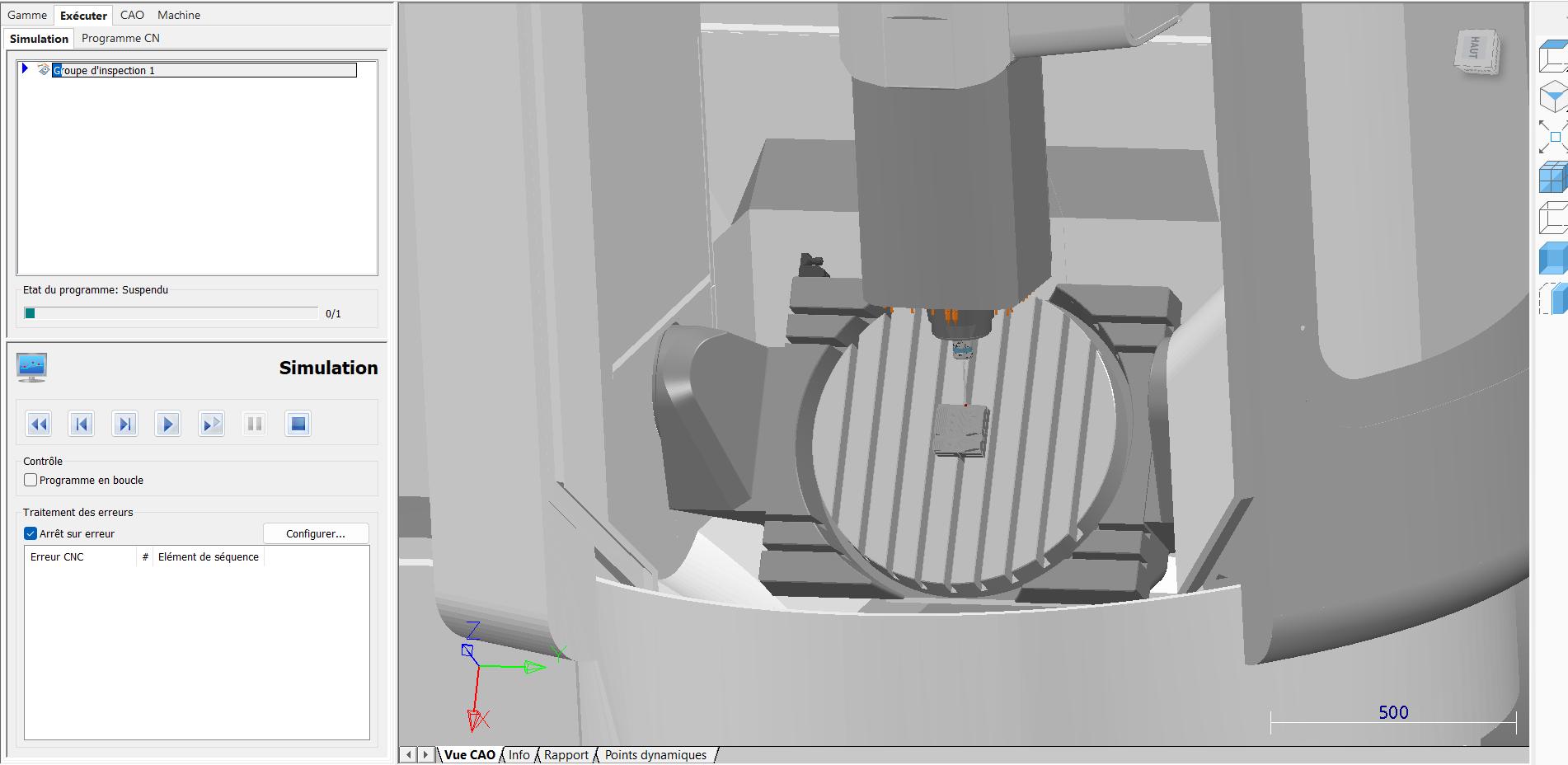

6. A présent si vous simuler votre parcours, la machine s’oriente à chaque point, vous voyez la machine bouger



Une image contenant capture d’écran, Logiciel de graphisme, Logiciel multimédia, Modélisation 3D Description générée automatiquement

Une image contenant Logiciel de graphisme, capture d’écran, Modélisation 3D, Logiciel multimédia Description générée automatiquement

Une image contenant texte, capture d’écran, Logiciel de graphisme, Logiciel multimédia Description générée automatiquement



7. Vous pouvez à présent post-processer votre programme.



Pour toute question supplémentaire n’hésitez pas à contacter notre support : support@aplicit.com

Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
