PowerMill : problème lors de l’import de fichier SolidWorks ou para solide
PowerMill : problème lors de l’import de fichier SolidWorks ou para solide
Problème :
Vous rencontrez un problème lors des imports de modèle dans PowerMill pour les fichiers au format Parasolid et natif SolidWorks.

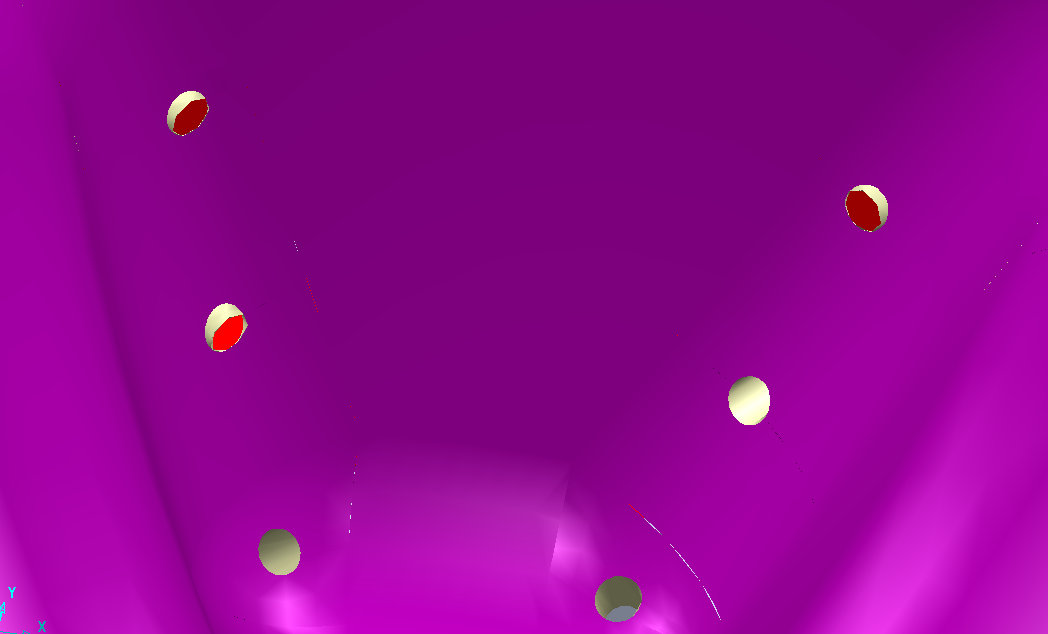

Les surfaces sont incorrectement récupérées
Cela provient d’un paramètre dans exchange à modifier
Voici la procédure :
- Fermer PowerMill
Ouvrir Dans exchange le fichier, puis et aller dans les paramètres de ressource
Et modifier dans - avancé
- Ajustement
les deux dernières instructions qu'il faut décocher

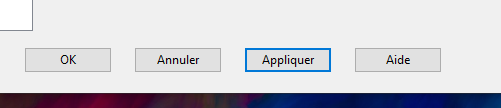

Enfin, faire appliquer
Mais avant de faire OK dans ficher.

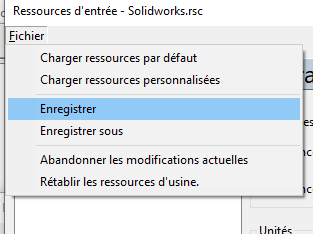

Faire enregistrer pour que les nouveaux paramètres soient mémorisés pour ce type de ficher
Faire cette modification pour chaque type de fichier qui pose ce problème
