Création d’une électrode sur Powershape pour inspection sur Powerinspect (partie 2)

Intro :

Le mois dernier nous nous étions arrêtés juste après le choix de famille d’électrode, et la configuration des valeurs d’ébauche / ½ finition / finition, comme ci-dessous :

Voici donc la suite et fin de procédure.

Suite pour création / puis exportation de l’électrode sur Powershape

Ensuite sur la fenêtre suivante, vous avez accès aux options d’exportation (sous Powermill, autre logiciel de FAO, ou pas d’exportation)

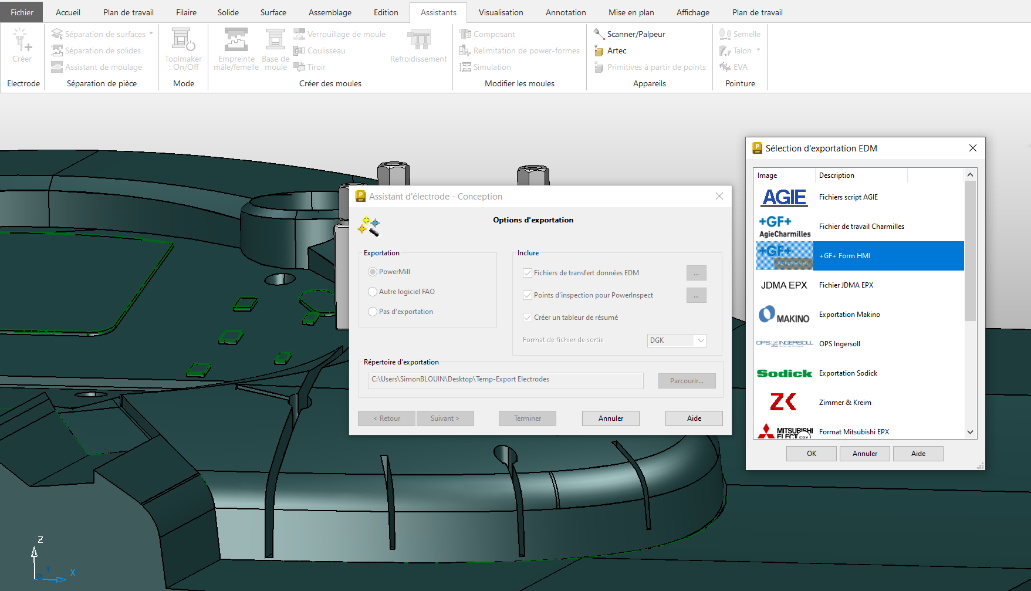

Vous pouvez également choisir le type de script en lien avec votre machine d’electro-érosion (exemple GF) en cliquant sur les 3 points à droite de « Fichiers de transfert données EDM » :

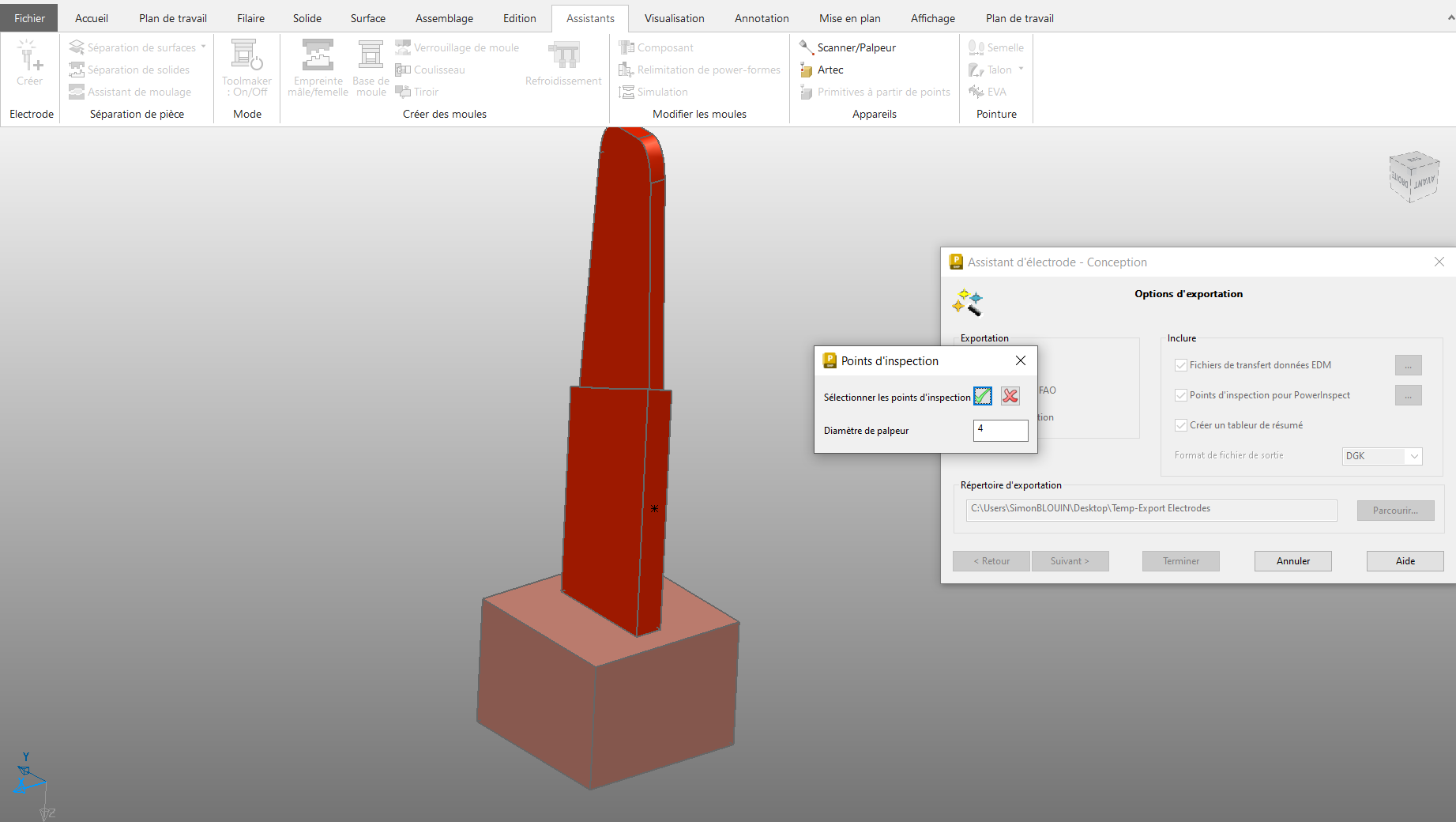

Afin de définir l’emplacement des points de palpage de l’électrode, cliquez ensuite sur les 3 points à droite de « Points d’inspection pour Powerinspect » la fenêtre suivante s’ouvre :

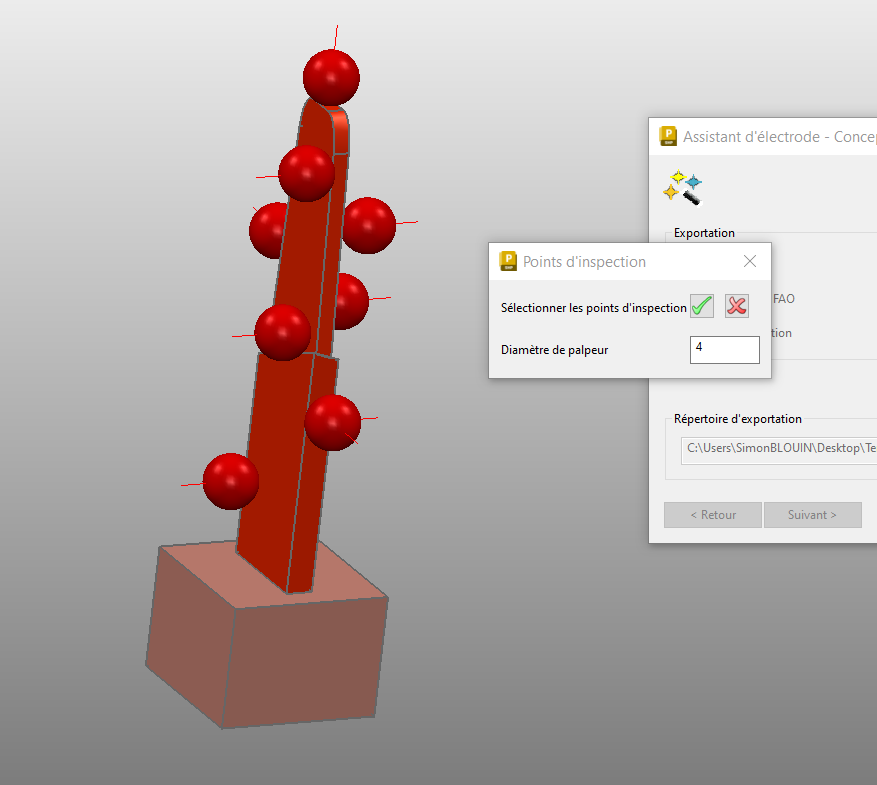

Vous pouvez dès à présent indiquer votre diamètre de palpeur utilisé en MMT et définir l’emplacement des points d’inspection en cliquant sur les surfaces de l’électrode :

Valider vos points d’inspection en cliquant sur la coche verte

Choisissez le « répertoire d’exportation » du fichier .trode sur votre PC (chemin d’écriture)

Enfin cliquez sur « Terminer »

Une fiche technique ainsi qu’un plan de l’électrode s’affichent.

Pour info, en cas d’export sous Powermill (pour usinage de l’électrode par exemple) les données affichées dans « sous-dimensionnements » (valeurs Ebauche/1/2 finition/ finition) seront automatiquement exportés dans les surépaisseurs de surface Powermill.

Cliquez sur « Affichage » puis « Arranger et interchanger » pour retrouver la vue de dessus de l’ensemble, et les coordonnées X,Y,Z de l’enfonçage à effectuer (informations importantes pour la machine d’électroérosion ) :

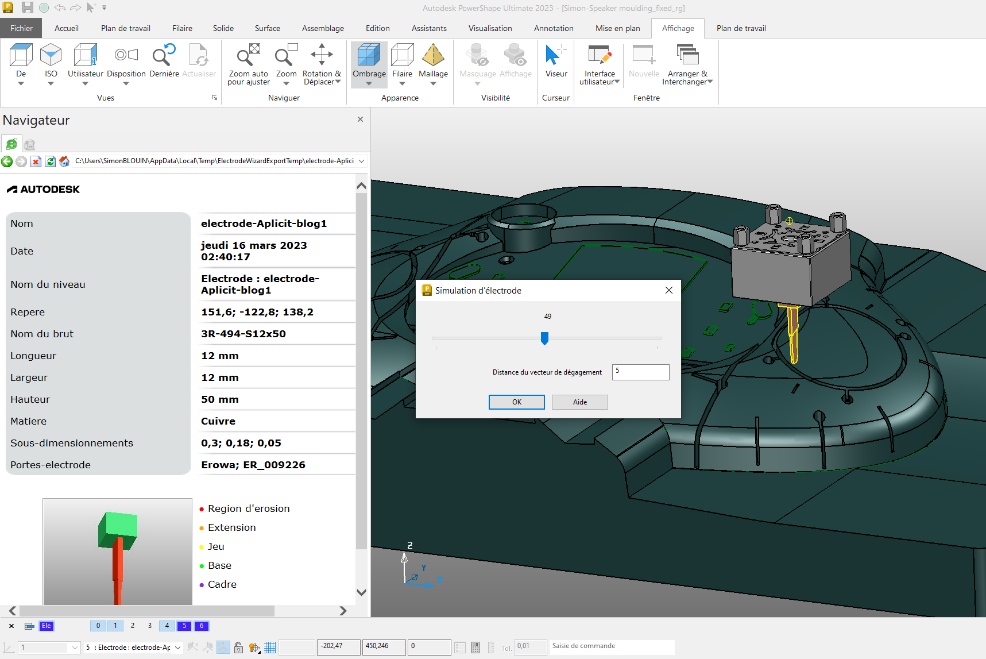

Vous pouvez également simuler la course de l’électrode pour vérifier les collisions (clic droit sur l’électrode, puis « simulation ») :

La procédure est à présent terminée. Le fichier .trode à maintenant été créé.

Vous pouvez maintenant soit :
- Importer ce fichier .trode dans Powermill pour usiner l’électrode à partir d’un bloc

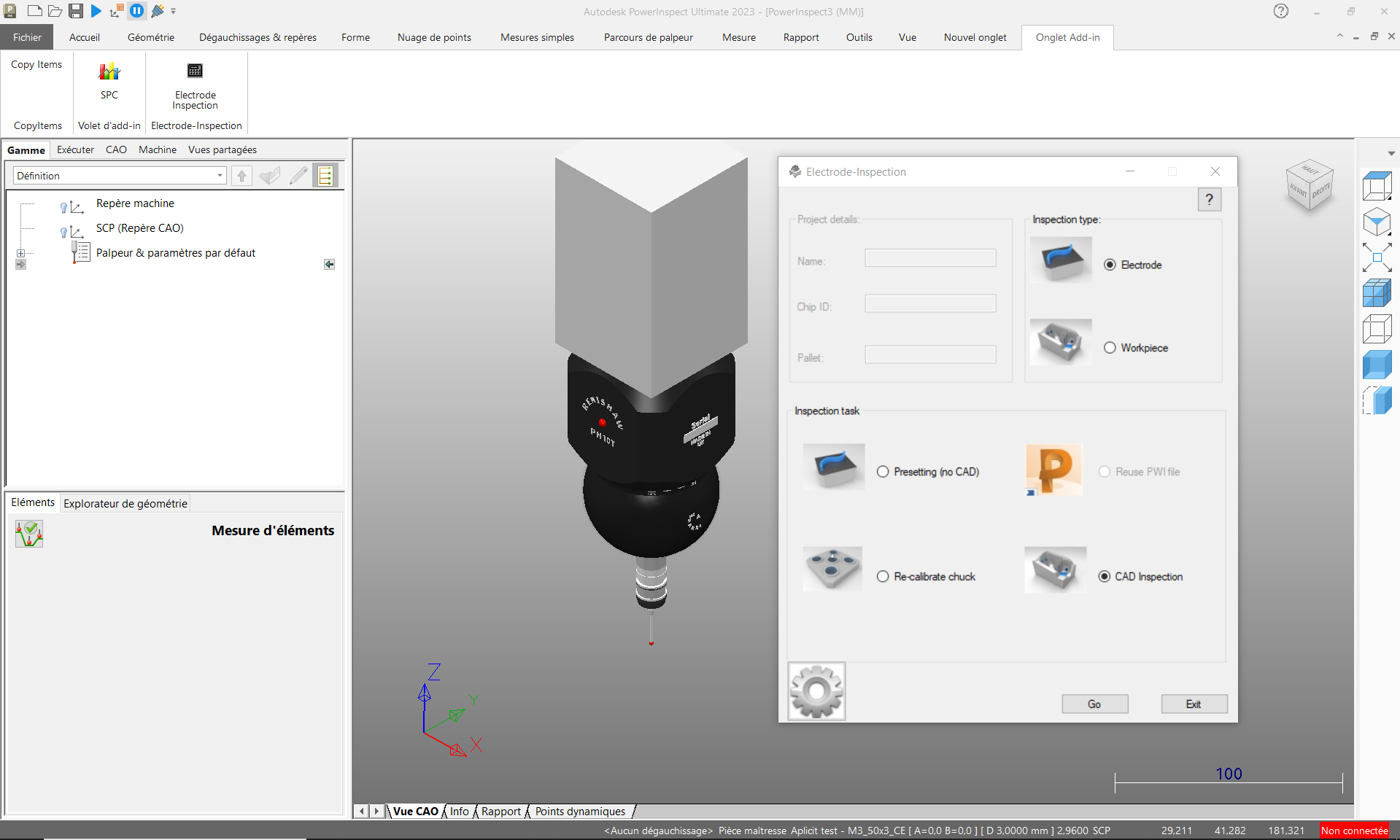

- Importer ce fichier .trode dans PowerInspect pour inspecter l’électrode usinée avec l’Add-In « électrode inspection »
