PowerShape : Suite et fin des prolongations de surface jusqu’à un élément
Retrouvez les 2 premières parties avec le lien suivant :
PowerShape : Prolongation de surface jusqu'à un élément - Aplicit
PowerShape : Suite des prolongations de surface jusqu'à un élément - Aplicit
3ème partie :
Les surfaces ne sont pas alignées
En cochant « Joindre à travers la couture » vous obtiendrez une déformation de la « source » pour venir en tangence avec la surface « cible »
En décochant « Joindre à travers la couture » vous obtiendrez une déformation de la « source » pour venir au droit de l’arrête « cible »
Autre exemple avec l’arrête de la « cible » qui dépasse la « source »

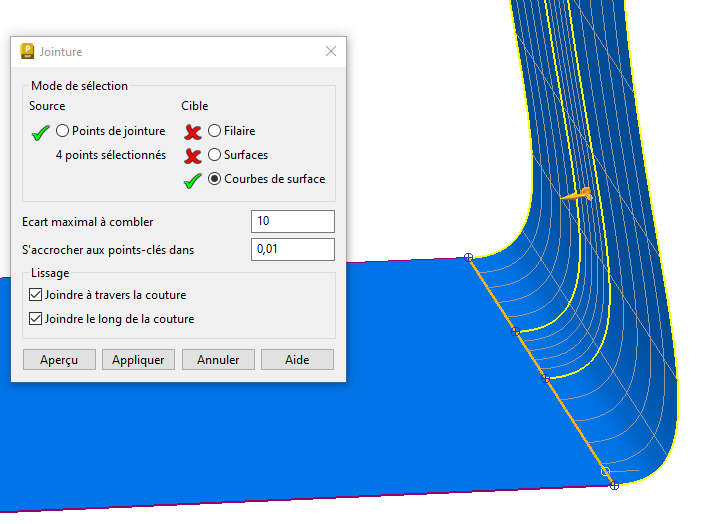

Si vous souhaitez aligner la surface « source » à l’arrête « cible », sélectionnez également son arrête. Le tableau indiquera alors en cible « Courbes de surface ».
Vous pouvez également prolonger (si continuité) ou déformer (si décalé) une surface vers un filaire.

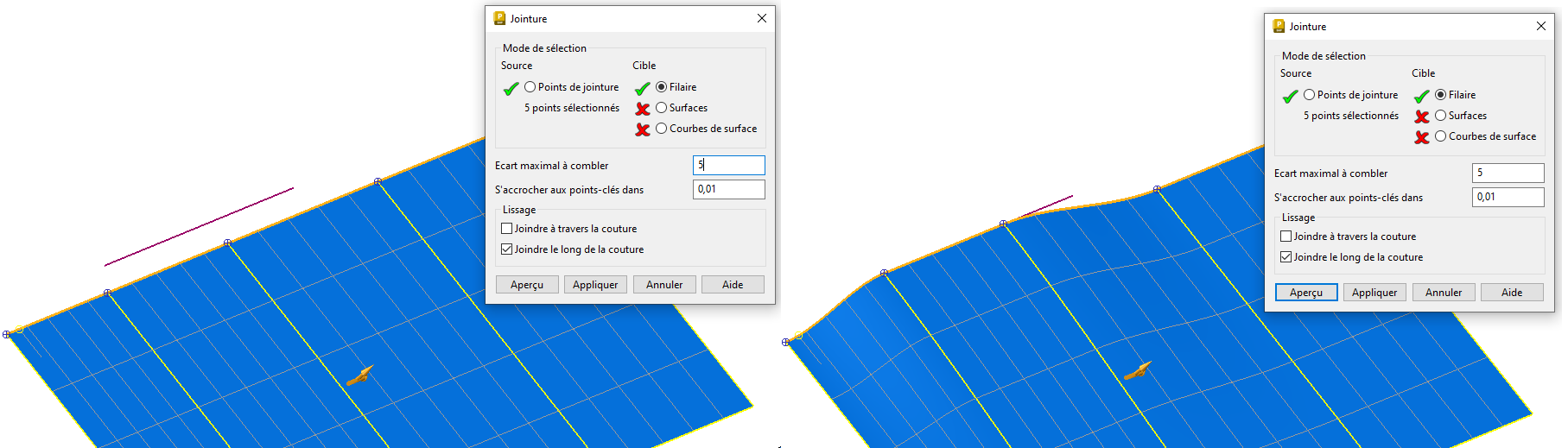

Prolonger une surface vers un filaire de même longueur

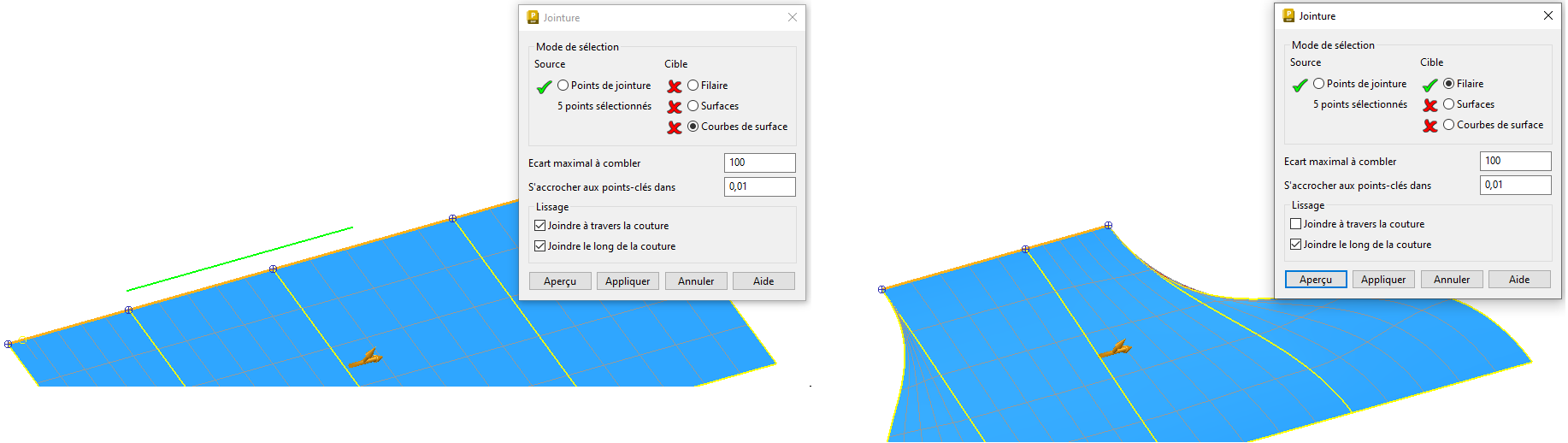

Si le filaire n’est pas de même longueur que la surface, attention à la valeur de l’écart maximal à combler
A très vite pour un nouveau blog Aplicit
