Raccord de murs avec toiture coque sur Archicad

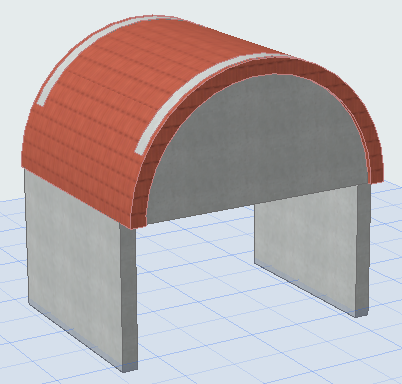

L’outil Coque dans Archicad est particulièrement adapté pour réaliser des toitures spécifiques. Pour les raccords entre les murs et une toiture coque, 2 solutions sont possibles.

1/ Utiliser les Opérations d’éléments solides : la plus simple et la plus rapide
Sélectionner les murs => Clic droit : Opérations éléments solides => Les murs sont les cibles, choisir la toiture comme Opérateur => Soustraction avec extrusion vers le haut.

2/ Utiliser l’outil de Connexion
Sélectionner les murs et la toiture => Clic droit : Connecter => Raccorder éléments à Toit/Coque.

Cependant, par défaut le corps de coupe est constitué de la partie intérieure de la coque et si la coque est ouverte, Archicad va tirer un trait entre le point de départ et le point d’arrivée de la coque pour délimiter la coupe.

Pour afficher le corps de découpe, aller dans Vue => Options vue d’écran => Corps de coupe.

Il est possible de modifier ce corps de coupe en l’éditant ou demander une extrusion vers le haut ou vers le bas. Dans les propriétés de la coque, onglet Modèle, choisir Extrusion vers le bas.

On peut aussi observer que le mur passe à travers la toiture. C’est le cas lorsque le matériau de mur a une priorité supérieure au matériau de la toiture. Pour le modifier aller dans Options => Attributs éléments => Matériaux de construction => donner une priorité au matériau de la toiture supérieure à celle du mur.

On voie que cette deuxième solution peut demander plusieurs réglages. L’utilisation des Opérations d’éléments solides est donc largement recommandée.
