Régler le nord géographique d’un projet dans REVIT
Régler le nord géographique d'un projet dans REVIT
Différence entre le nord projet et le nord géographique
Il existe 2 "Nord" dans Revit :
- une orientation pour travailler dans Revit; c'est le "Nord Projet". Il permet une meilleure efficacité dans l'utilisation des outils Revit.
- une orientation géographique; c'est le "Nord géographique". Il permet de réaliser par exemple des plans de masse toujours orientés suivant le nord.
Une vue peut être orienté suivant l'un ou l'autre des "Nords" grâce au paramètre "Orientation"
Par défaut, ils ont la même orientation graphique.

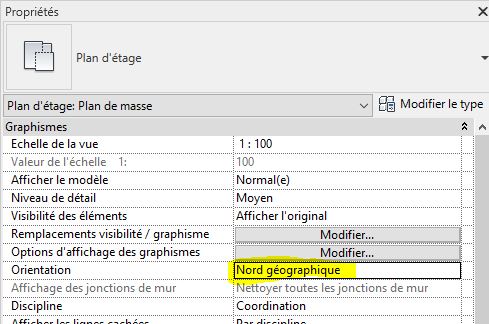

Pour modifier l'orientation du nord géographique, il faut paramétrer l'orientation d'une vue en "Nord géographique"
Par exemple le plan de masse a été paramétré en "Nord géographique"

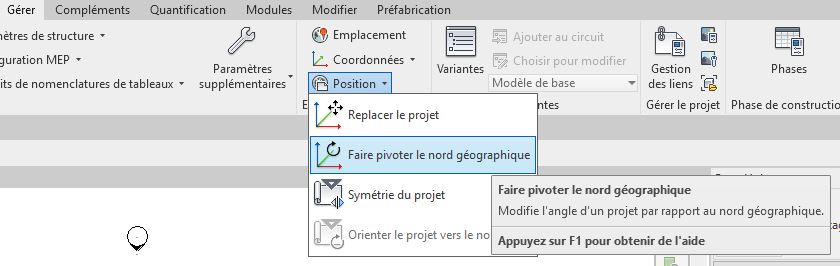

Ensuite, le nord géographique est orienté par rotation avec l'outil "Faire pivoter le nord géographique" (Onglet "Gérer", groupe "Emplacement du projet", "Position")

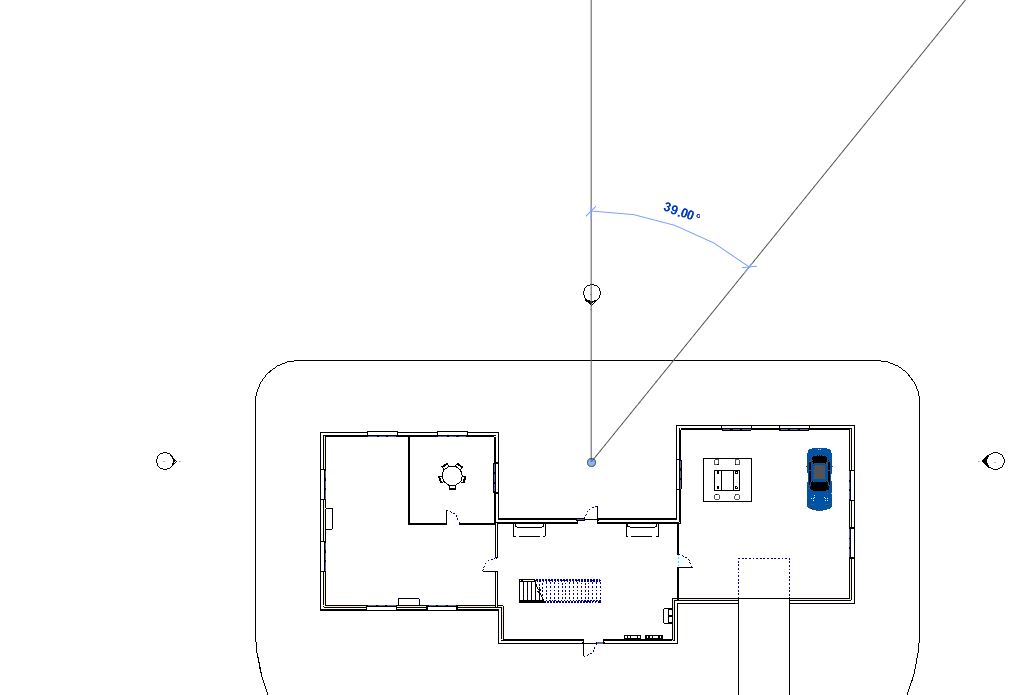

Il suffit de régler l'angle :

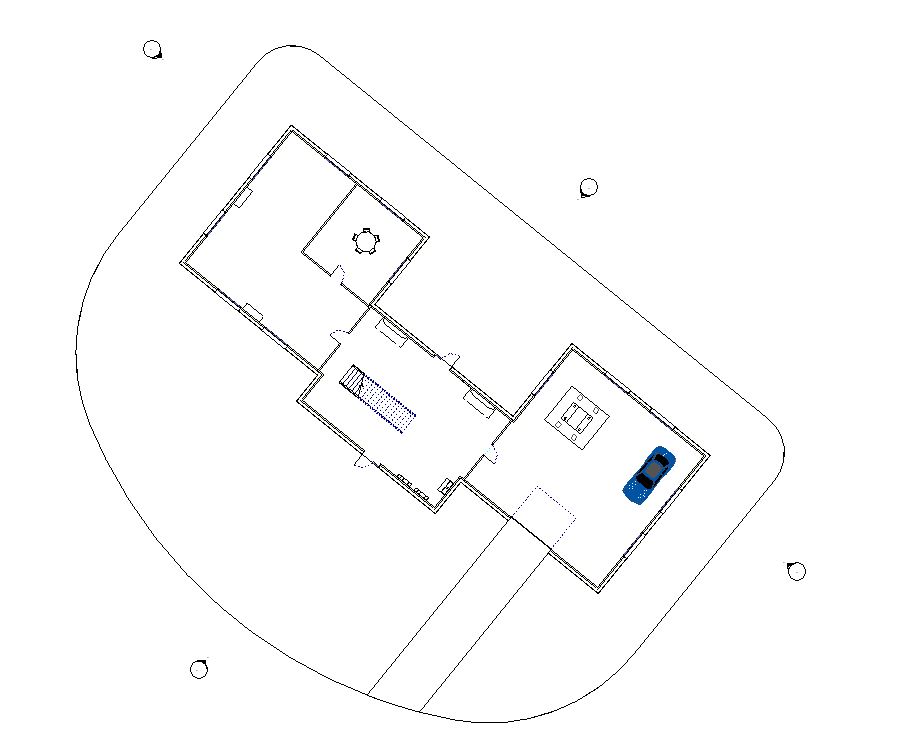

Une fois réglé, le nord géographique aura la même orientation sur toute les vues paramétrées suivant ce nord
Pour retrouver le "Nord projet" dans cette vue il suffit de changer le paramètre Orientation.
