Revit – Acrotère incliné: Profil en relief integré et incliné
Bonjour,
Dans l’un de mes derniers projets de modélisation à partir d’un nuage de points, j’ai eu à modéliser cet acrotère incliné :
J’ai alors utilisé le « Mur acrotère » que j’avais déjà crée (mur avec profil intégré)

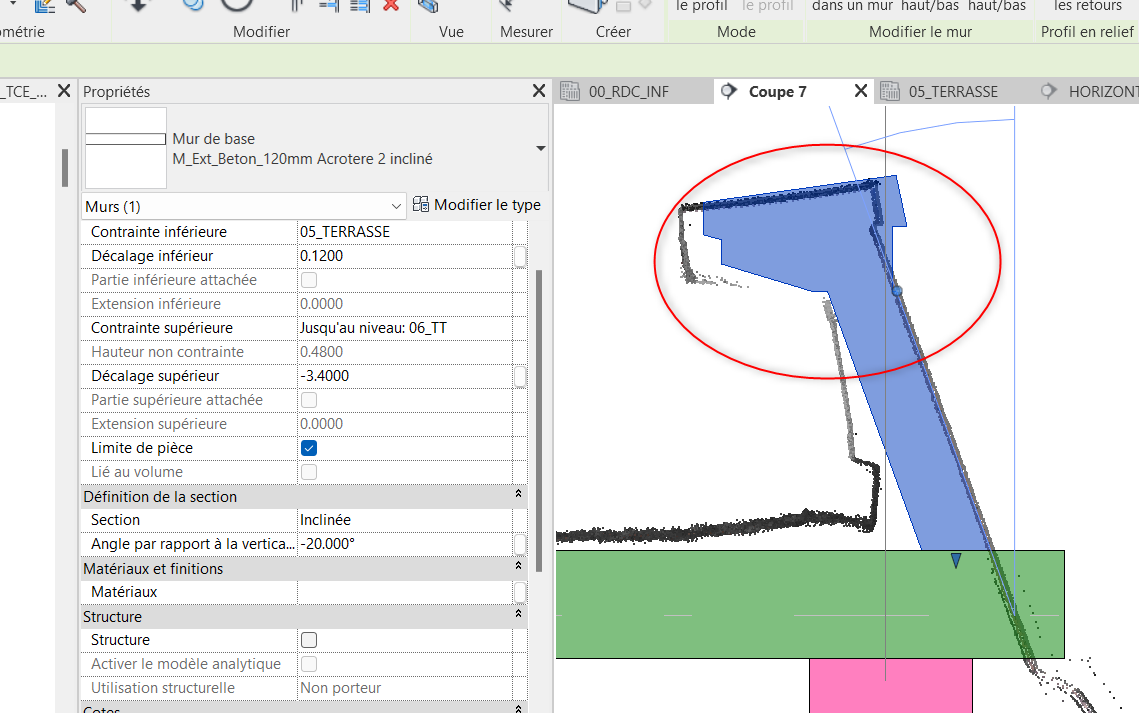

Puis, j’ai utilisé les propriétés d’occurrence de ce mur pour le rendre incliné

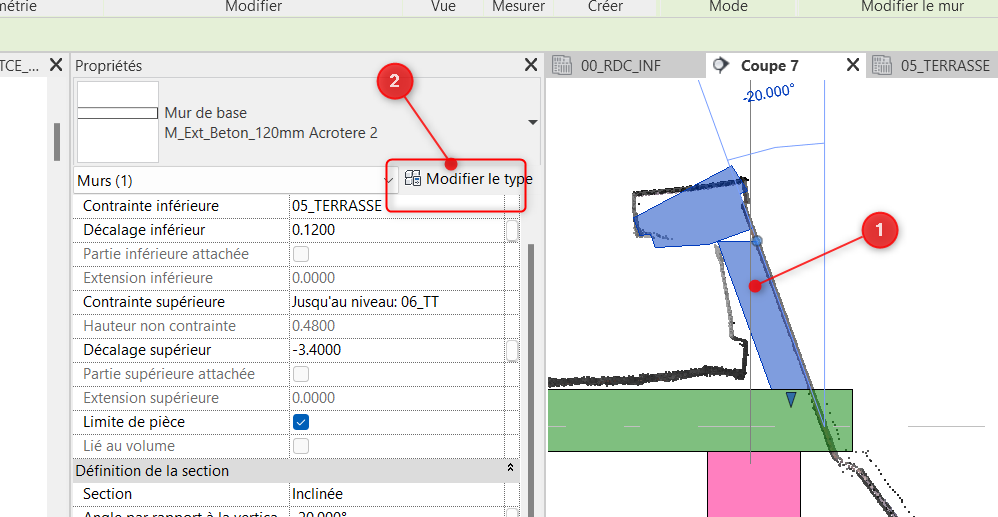

Cependant, on remarque que l’inclinaison du profil en relief n’est pas satisfaisante :
Ce problème se résout en reparamétrant le mur et son profil intégré :
ATTENTION : N’omettez pas de « dupliquer » le mur, afin de le renommer, pour que les modifications n’affectent pas les autres murs que vous auriez déjà posé.

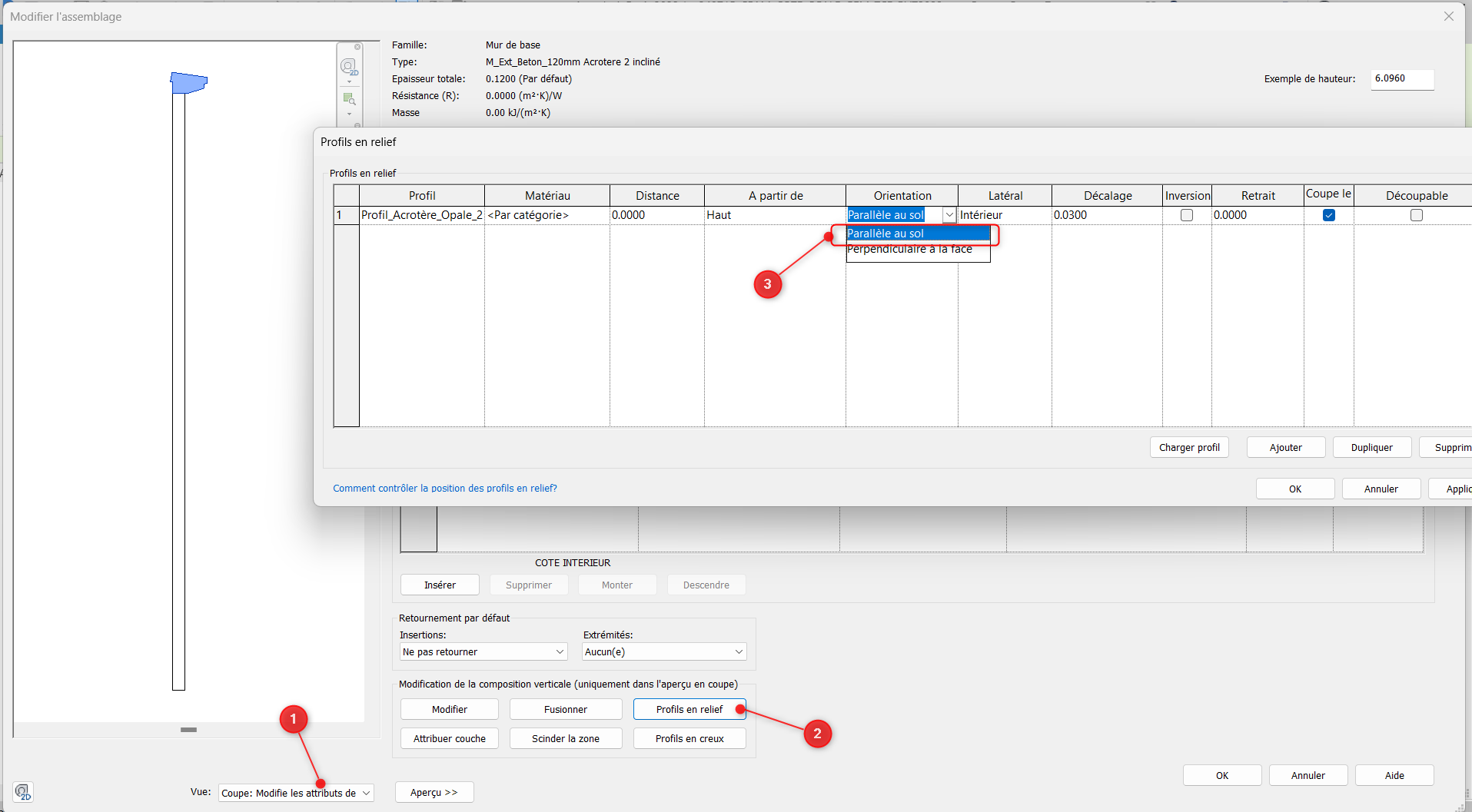

L’objectif est de paramétrer le « profil es relief »
En lui affectant le paramètre « Orientation » en « Parallèle au sol »
Le problème est réglé :
Voilà !
A bientôt pour de nouvelles astuces sur notre Blog Aplicit 😉
