Attachement des murs en sous face de dalle supérieur : Incidences sur le volume ?
Récemment, un client nous a recommandé d’affecter aux murs :
un décalage supérieur,
plutôt qu’un « Attacher haut/bas »......
prétextant que cette deuxième méthode avait une incidence sur le calcul du volume du mur.
Etudions la petinencer de cette demande :
Réalisons trois murs (épaisseur 20 cm) de 1m de long, du niveau 0 au niveau 1 (5m) :

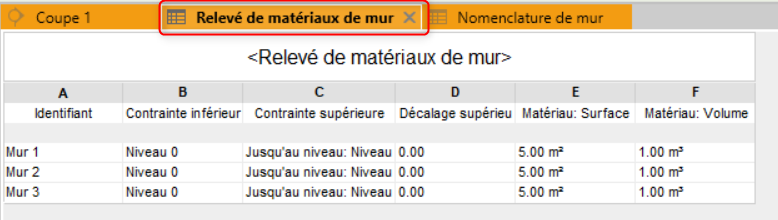

Et réalisons 2 nomenclatures :
Une nomenclature de mur
Une nomenclature de matériau (murs)
Etudions à présent les possibilités que nous offre REVIT pour régler la hauteur des murs en sous face de la dalle supérieure :

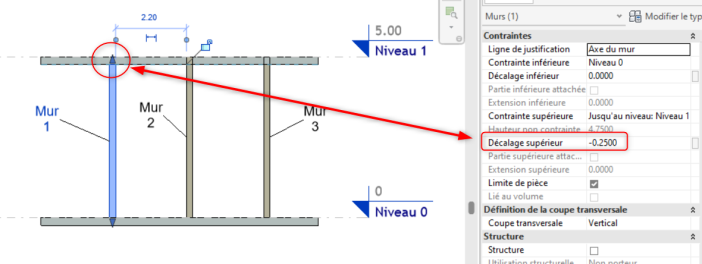

Possibilité 1 : Attribuer un décalage supérieur correspondant à l’épaisseur de la dalle (ici, 25 cm) :
Possibilité 2 : Utiliser la fonction « Attacher haut/bas :

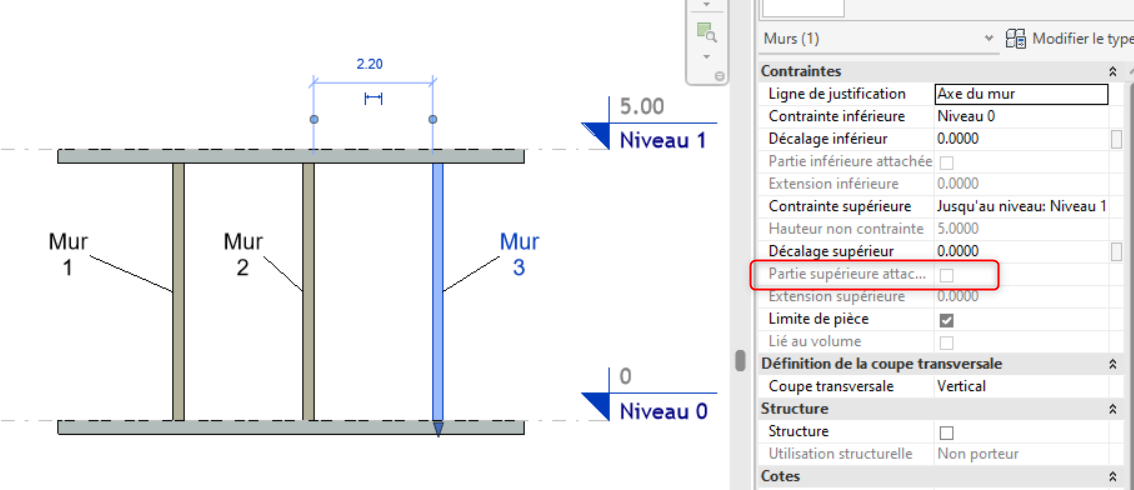

Troisième possibilité : Utiliser la fonction « Attacher la géométrie),
Encliquant successivement sur la dalle supérieure, puis sur le mur
De façon surprenante, on constate que contrairement à un « Attache haut/bas », ici le paramètres « Partie supérieure attachée n’est pas cochée)

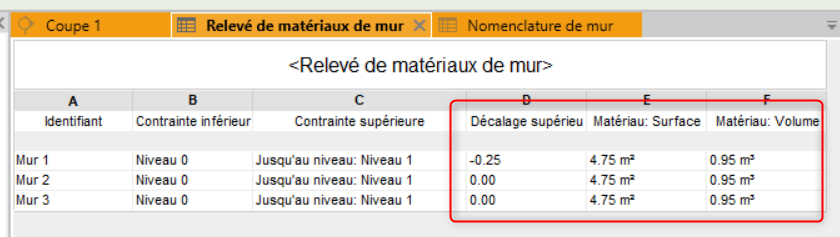

Voyons à présents comment ont évoluées nos nomenclatures :
Conclusion :
Ces trois méthodes ont la même incidence sur le calcul des volumes et des surfaces des murs
Les recommandations de notre gentil client étaient donc infondées :
Vous pouvez utiliser sans souci l’une de ces trois méthodes.
Je vous conseille cependant de n’utiliser la troisième méthode que pour sa fonction première : « créer des attachements propres, des joints nets entre plusieurs éléments hôtes partageant une face, des murs ou des sols.
Voilà ! à bientôt sur notre Blog Aplicit 😉
