REVIT : Attention au Verrouillage des panneaux de Mur-rideau »

REVIT : Verrouillage des éléments : Attention aux panneaux de Mur-rideau »

Ce blog pour vous mettre en garde contre une mésaventure qui m’est arrivé récemment :

Par sécurité, en voulant punaiser la totalité des éléments de ma maquette, j’ai eu la désagréable surprise de devoir recommencer une grande partie de mon travail….

Vous êtes satisfaits de votre modélisation, du choix et positionnement de vos éléments, vous ne redoutez qu’aucun mauvais « glisser/déplacer » ne décale malencontreusement vos objets, ou qu’un autre utilisateur ne modifie ces éléments… :

Vous décidez donc de punaiser (verrouiller) les éléments de votre maquette…

Cette sage décision peut-être très lourde de conséquences, concernant les panneaux de vos mur-rideau.

Vous avez à modéliser une façade de bâtiment, un cloisonnement particulier, qui justifie l’utilisation d’un mur-rideau :

Votre mur rideau étant spécifique (constitués de plusieurs types de panneaux : plein, vitré, porte, fenêtre…), vous décidez de prendre un mur-rideau « standard », et de remplir ses panneaux « sur-mesure » (c’est-à-dire sans paramétrage prédéfini) :

Ce mur-rideau possède :

• Un panneau prédéfini (panneau système : Vitré)
• Sans lignes de quadrillage, ni meneaux :

A présent, créons notre mur conformément à notre besoin, en créant des lignes de quadrillages

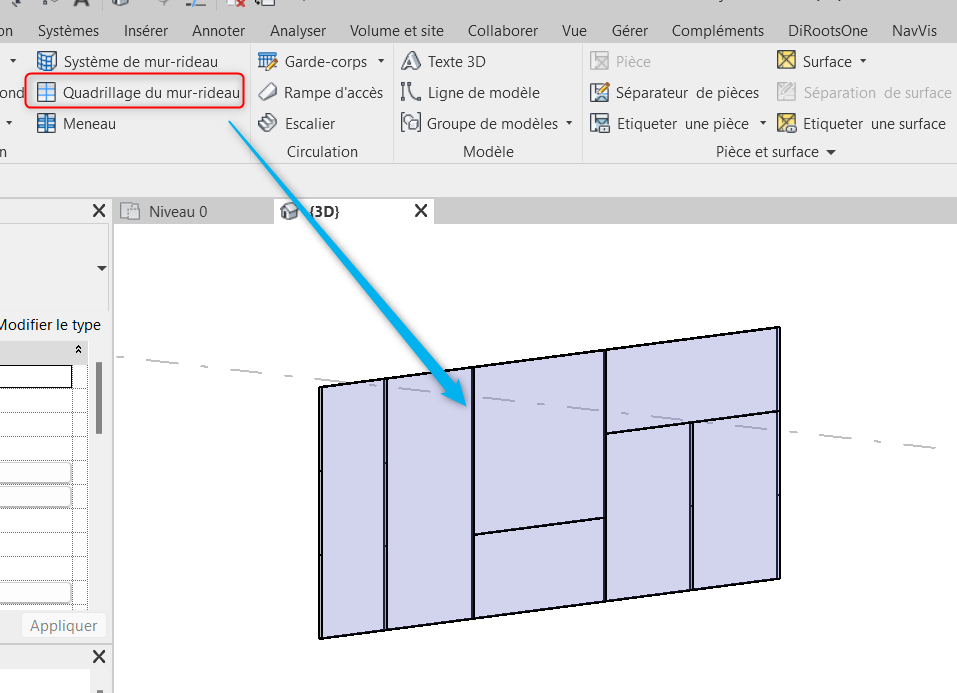

1. Création des lignes de quadrillage

Remarquez que les panneaux du mur sont ceux prédéfinis dans les propriétés du type (Panneau ; Vitré).

1. Création des panneaux de mur-rideau

Modifiions à présent la nature de ces panneaux, selon nos besoins :

 ;

Rappel : chaque panneau est « punaisé »

Vous devez « dépunaiser » chaque panneau pour pouvoir les modifier….

Je profite de cet exemple pour vous rappeler que les murs rideaux peuvent être constitués d’une grande variété de panneaux (murs, panneaux système, portes…), duplicables selon vos besoins

1. Punaisage des panneaux du mur-rideau

Vous êtes satisfait de votre mur rideau…😊

Vous décidez alors, par sécurité, de punaiser votre mur, voir la totalité de votre maquette…

Nota : Le « punaisage » du mur-rideau ne génère pas de problème….

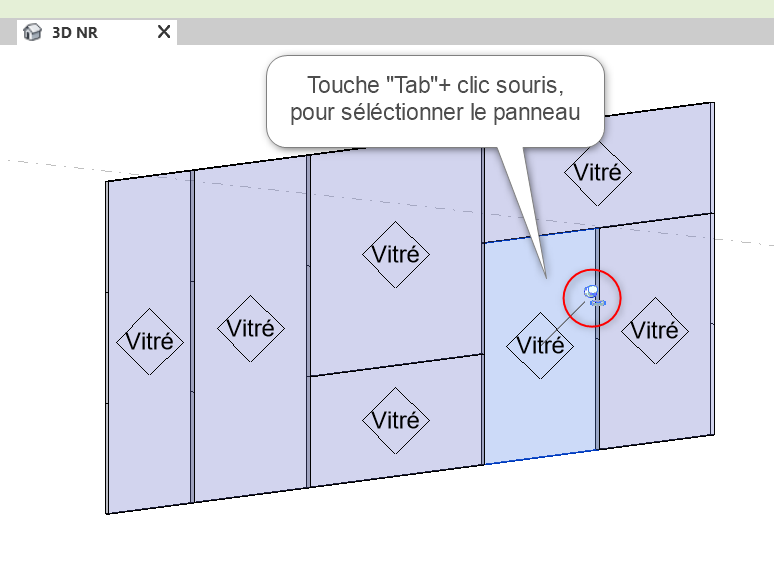

Mais si vous sélectionnez vos panneaux, et que vous les punaisez :

Vous avez la mauvaise surprise de voir que les panneaux redeviennent conformes au panneau prédéfini dans le type du mur (panneau Vitré) 😯
