Aujourd’hui, je vais montrer comment « découper le contour » d’une toiture par extrusion :
Comme vous le savez, Revit ne propose que deux façons de modéliser vos toitures (hors volume in situ) :
- Toit par tracé
- Toit par extrusion
Chacune de ces fonctions s’utilise de façon adaptée :
Toit par tracé : Cette méthode est utilisée pour modéliser des toits dont la forme est déterminée par une projection en plan (vue d'en haut).
On l’utilise principalement pour modéliser les Toits traditionnels avec des pentes régulières (comme les toits à deux pans, à quatre pans, ou les toits en croupe), ainsi que les lucarnes, les noues…
 |
 |
Toit par extrusion : Cette méthode est utilisée pour modéliser des toits dont la forme est déterminée par un profil spécifique extrudé le long d'une trajectoire.
On l’utilise en général pour les toits non-conventionnels (toits avec des formes non-standards comme des toits courbes, des dômes ou des toits voûtés….
Mais il n’y a pas de solution « mixte » dans REVIT ! :

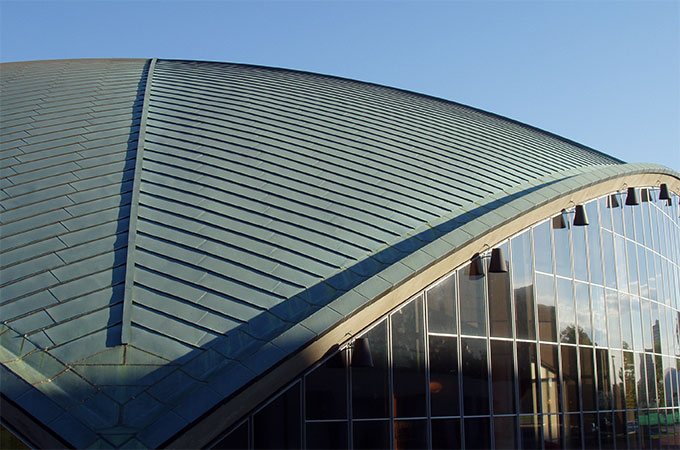

Et parfois, on aimerait bien pouvoir modifier le tracé en plan de notre toit par extrusion ; comme pour les toitures des photos ci-dessous….
 |
 |
Alors…Comment modifier le contour (vue en plan) d’un toit par extrusion ?
Pour les anciens comme moi qui utilisent Revit depuis les premières versions, il y avait la possibilité de modifier l’esquisse en plan de la toiture par extrusion :
| Pour réaliser cette découpe du toit : |  |
| Il suffisait alors de sélectionner sa toiture,
puis dans la barre options, cliquer ‘Profil du plan de coupe’. |
 |
| Et de dessiner la découpe…
|
 |
Mais malheureusement, cette fonction a été supprimée dans les versions ultérieures de Revit, c’est bien dommage….
Alors comment faire lorsque l’on a besoin de modifier le tracé en plan de sa toiture par extrusion ?
La réponse se cache dans une fonction existante de Revit, à laquelle on ne pense pas de prime abord :
Cette fonction est tout simplement la fonction « Ouverture verticale »…
…que l’on utilise naturellement pour faire une ouverture dans la toiture (ouverture, trémie…) mais que l’on peut utiliser bien sûr pour « découper » ma toiture à sa guise :
Voici donc le résultat attendu (J’ai mis une transparence de mur pour apprécier la découpe effectuée) :
Ce qui permets donc de réaliser de nombreux type de toiture, dont celle de ce type :
En modifiant de la même façon le contour d’une toiture par extrusion de façon appropriée :
 |
 |
Voilà, plus aucune toiture ne vous résiste à présent !!!
A très bientôt sur notre Blog Aplicit 😉
