REVIT: Création de Paramètre de visibilité & « l’aperçu de la visibilité »
Bonjour,
Aujourd’hui je vais vous rappeler brièvement comment créer un paramètre de visibilité au sein d’une famille,
Et surtout vous rappeler une petite fonction très importante pour réaliser le test de bon fonctionnement.
Créons simplement une extrusion dans une nouvelle famille (gabarit de modèle générique).

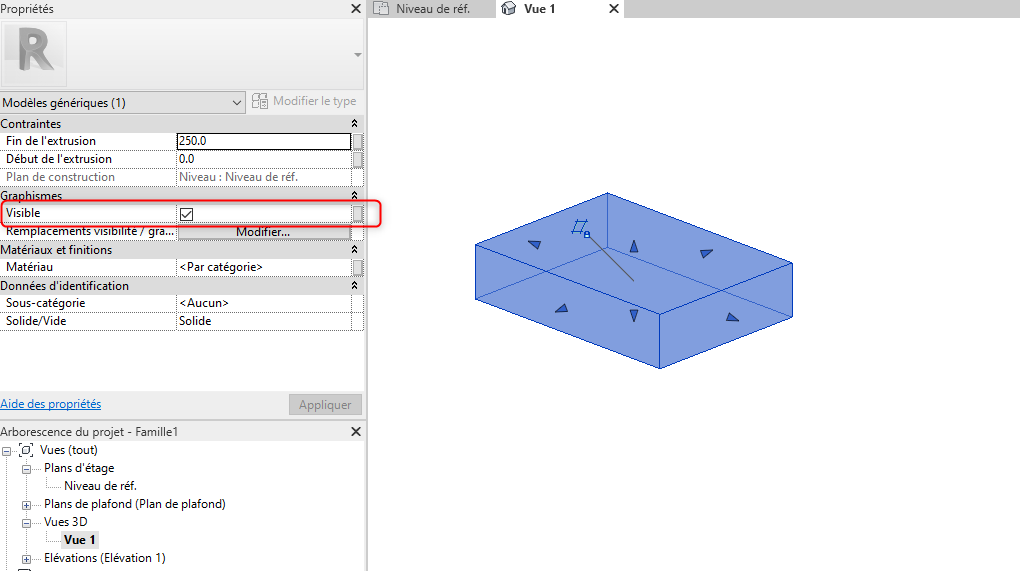

Lorsque vous sélectionnez cette extrusion, vous constatez qu’il existe dans sa fenêtre de propriété un paramètre prédéfini : « Visible »
Associons à ce paramètre un paramètre permettant de gérer la visibilité de notre extrusion :
que je nomme pour l'exemple "Visibilité de mon extrusion":

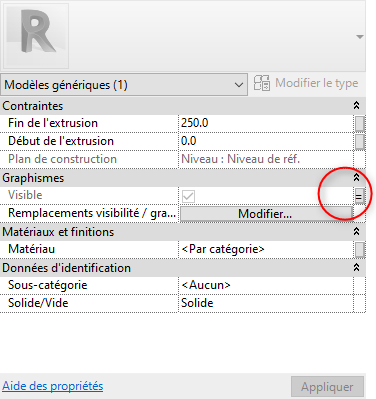

Après validation, vous constatez le fameux petit "égal" à droite de votre champ de paramètre, signifiant l'association du paramètre "visible" au paramètre crée "Visibilité de mon extrusion"
Lorsque vous cliquez sur ce petit signe « égal », Revit vous ramène en effet à la fenêtre spécifiant à quel paramètre est associé ce paramètre de famille
De même, lorsque vous cliquez sur l’icône « Type de famille », Revit confirme que ce paramètre fait désormais bien parti des paramètres de votre famille
Satisfait de votre création de paramètre de visibilité, vous souhaitez alors réaliser un « test de bon fonctionnement » :

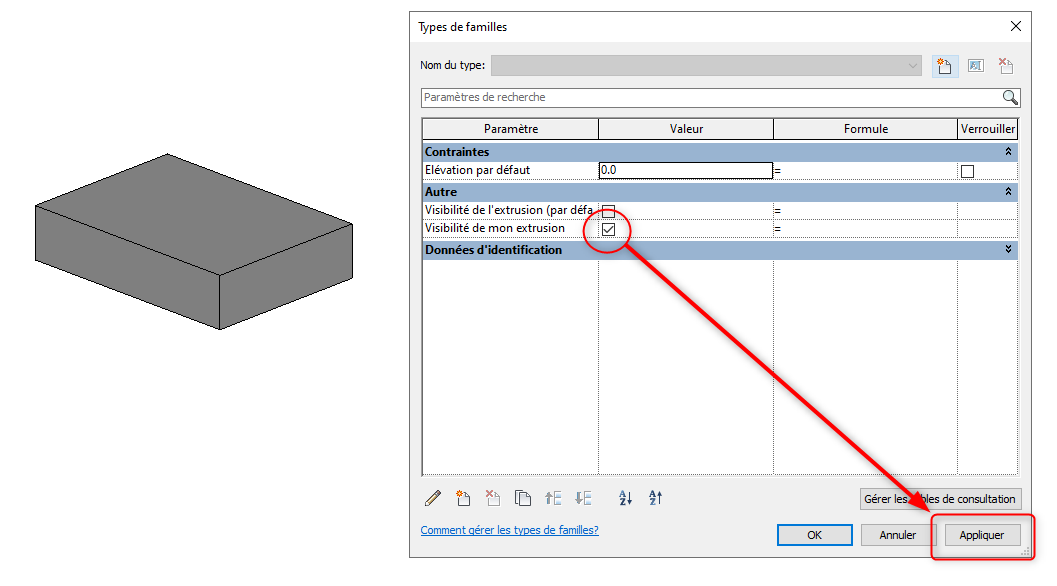

Je teste comme il se doit la visibilité de mon extrusion en cochant ou décochant mon paramètre...
ET IL NE SE PASSE RIEN !!!: mon extrusion est toujours visible !!!!
Et pourtant, j’ai réalisé conformément mes paramètres…pourquoi mon test de visibilité ne fonctionne-t-il pas ?…
Réponse :
Vous avez effectivement bien réalisé vos paramètres comme il se doit
Vous avez simplement omis d’activer « l’aperçu de la visibilité »
Nota :
L’outil « aperçu de la visibilité » n’est présent que dans l’éditeur de famille.
Il est apparu depuis la version 2016.
Il permet de prévisualiser la famille telle qu’elle apparaitra une fois insérée dans le projet.
En sélectionnant « Aperçu de la visibilité activé », votre fenêtre de dessin se cadre d’un liseré jaune :
En cochant ou décochant votre paramètre de visibilité, votre extrusion apparait et disparait bien comme souhaité
Voilà ! A bientôt sur notre blog Aplicit !!
