Votre projet comporte des poteaux porteurs avec une géométrie spécifique qui n’existe pas dans votre bibliothèque de familles de poteaux ?

Pas de souci ! Vous savez créer une famille de poteaux personnalisée en choisissant le bon gabarit.

Création de la famille de poteau

Créez l’esquisse de votre poteau porteur.
Validez, enregistrez, puis chargez-le dans votre projet.

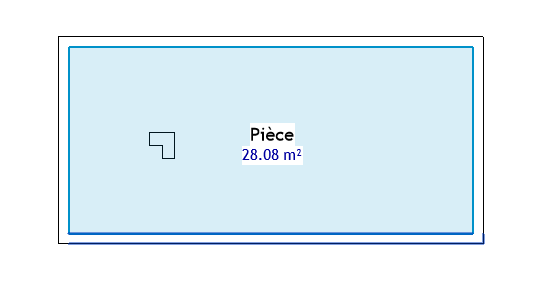

Cependant, une fois placé dans votre projet, le poteau ne se comporte pas comme vous l’auriez souhaité : il n’agit pas en "limite de pièce".

Pourquoi mon poteau ne définit-il pas une limite de pièce ?

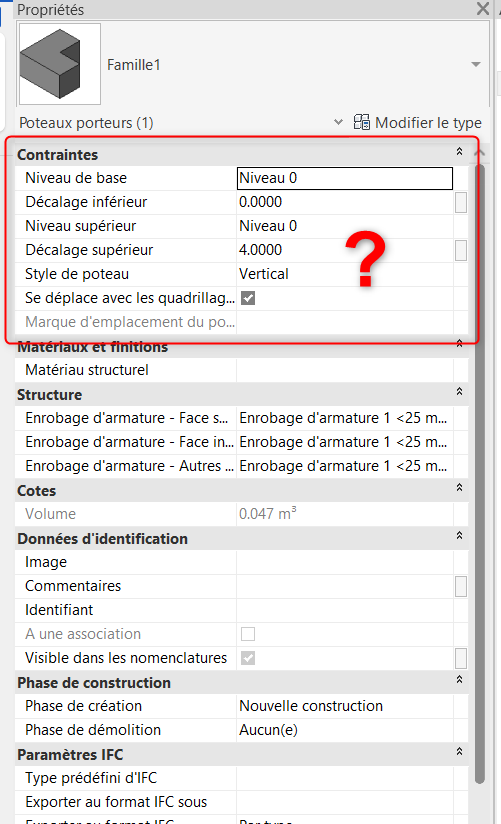

Vous vous attendez à cocher la case "Limite de pièce" dans ses propriétés, mais… cette option est absente !

Ne vous inquiétez pas, voici comment corriger cela.

✅ Solution : Modifier le matériau pour activer la "limite de pièce"

Retournez dans votre famille de poteau (Modifier la famille).
Ouvrez la boîte de dialogue Catégorie et paramètres de famille.

Dans la section inférieure, localisez le champ "Matériau pour le comportement du modèle".
Changez le matériau actuellement défini (Autre, Acier, Bois…) en Béton ou Béton précontraint.

Chargez la famille modifiée dans votre projet.

🎉 Vous constaterez que votre poteau est désormais reconnu comme une limite de pièce, et la case "Limite de pièce" est apparue dans ses propriétés.

Pour aller plus loin :

🔍 Pourquoi le matériau impacte-t-il la fonction "Limite de pièce" dans Revit ?

Dans Revit 2024, le comportement des poteaux en tant que limites de pièce dépend du paramètre "Matériau pour le comportement du modèle".

Seuls les matériaux "Béton" et "Béton précontraint" permettent d'activer cette fonction.

Mais pourquoi les poteaux en bois ou en acier ne sont-ils pas reconnus comme limites de pièce ?

🏗️ 1. Fonctionnement interne de Revit et classification des matériaux

La gestion des limites de pièce repose principalement sur deux critères :

Les murs et certains poteaux sont définis comme des barrières physiques continues.
Les matériaux influencent la capacité d’un élément à fermer une pièce.

Pourquoi alors seuls le béton et le béton précontraint fonctionnent ?

Revit considère probablement que les poteaux en bétonsont massifs et coulés en place, forment une barrière physique totale, comme un mur (le béton précontraint partage ces caractéristiques)
Ces matériaux sont donc programmés dans Revit pour être compatibles avec la fonction "Limite de pièce", même en l'absence de murs adjacents.

🔄 ….mais pourquoi l’acier et le bois ne fonctionnent-ils pas ?

Dans Revit, les poteaux en acier et en bois n'activent pas la fonction "Limite de pièce" pour plusieurs raisons supposées :

On peut supposer que Revit suit des règles logiques suivantes :

Béton : continu et massif → il ferme naturellement les espaces.
Acier et bois : souvent espacés → ils ne bloquent pas la pièce.

🔹 Méthodes constructives

Acier et bois sont utilisés dans des structures ouvertes (ex. charpentes, ossatures).
Contrairement au béton, ils ne forment pas une séparation complète.

🔹 Règles de Revit

Béton = mur porteur → il coupe la pièce.
Acier et bois = structure secondaire → ils ne ferment pas la pièce.

💡 Revit applique probablement la logique de la construction : seuls les éléments fermés sont reconnus comme limites de pièce.

🛠️ 3. Comment contourner cette limitation ?

Si vous souhaitez que des poteaux en bois ou en acier agissent comme limite de pièce, voici quelques solutions :

✅ A. Modifier le matériau dans les paramètres de la famille

Changer le matériau en "Béton" (même si le poteau est en acier/bois) → Cela force Revit à reconnaître l'élément comme limite de pièce.
- 🚨 Attention : cela peut poser des problèmes de nomenclature et d’export IFC si vous souhaitez une classification précise des matériaux.

✅ B. Ajouter un mur invisible (fastidieux et peu recommandé en BIM)

Créer un mur invisible (épaisseur minimale) au niveau du poteau, qui servira de limite de pièce sans être visible dans les vues normales.

✅ C. Insérer une ligne de séparation de pièce

Utiliser l’outil "Ligne de séparation de pièce" pour manuellement fermer l’espace au droit du poteau.
- 📌 Cette méthode est utile si vous ne souhaitez pas modifier la famille du poteau.
