REVIT – Création d’un Mur-Rideau Courbe

REVIT – Création d’un Mur-Rideau Courbe

Si la création d’un « mur de base courbe « ne pose pas de problème particulier sur Revit:

il n’en est pas de même pour la création d’un « mur-rideau courbe » :😯

Attention : si vous choisissez le type « Simple panneau » défini sans quadrillage, vous ne pourrez pas créer de courbe sans ajouter de quadrillage vertical.

En effet : Un mur-rideau sera toujours composé de segments (les meneaux ne peuvent pas être courbes).

Il est important de préciser que plus le nombre de quadrillage verticaux est important, plus la courbe sera lisse….

Cependant, pour que cette courbe soit une courbe réelle (et non des segments de droite), je vous suggère la méthode suivante :

Création et remplacement des panneaux :

L’astuce est de remplacer les panneaux de mur rideau (de la famille « panneau de mur-rideau) , par un panneau de mur rideau (famille « mur de base »)

Créez un nouveau type de mur de base composé d’une couche de verre de l’épaisseur voulue

Remplacez-le ou les panneaux de mur rideau par ce mur de base en verre

Puis remplacez les panneaux de votre mur-rideau courbe par ce mur de base :

Votre mur-rideau est devenu parfaitement courbe

Pour les meneaux horizontaux :

Si les meneaux verticaux ne posent pas de soucis, il n’est est pas de même pour les meneaux horizontaux (qui ne peuvent pas être courbes).

Je vous propose deux solutions :

1^ère solution :

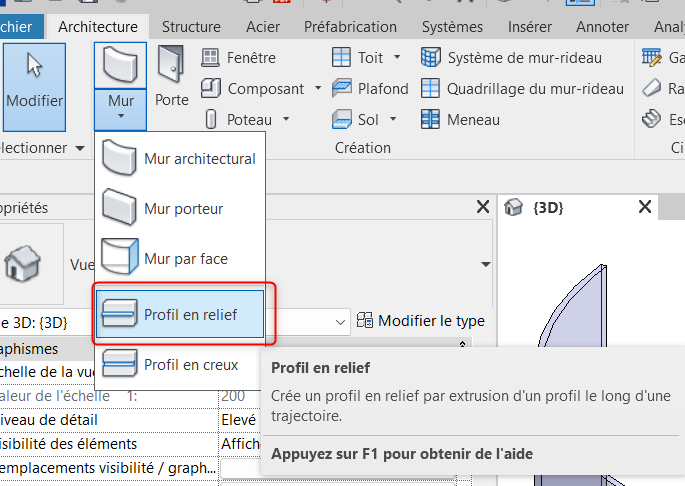

Création de profils en relief :

Associez à votre mur de base de verre, des profils en relief horizontaux.

Cette solution à l’avantage de pouvoir respecter le profil exact du meneau souhaité.

Nota :

Vous pouvez rajouter manuellement le profil en relief (comme sur la figure ci-dessus)

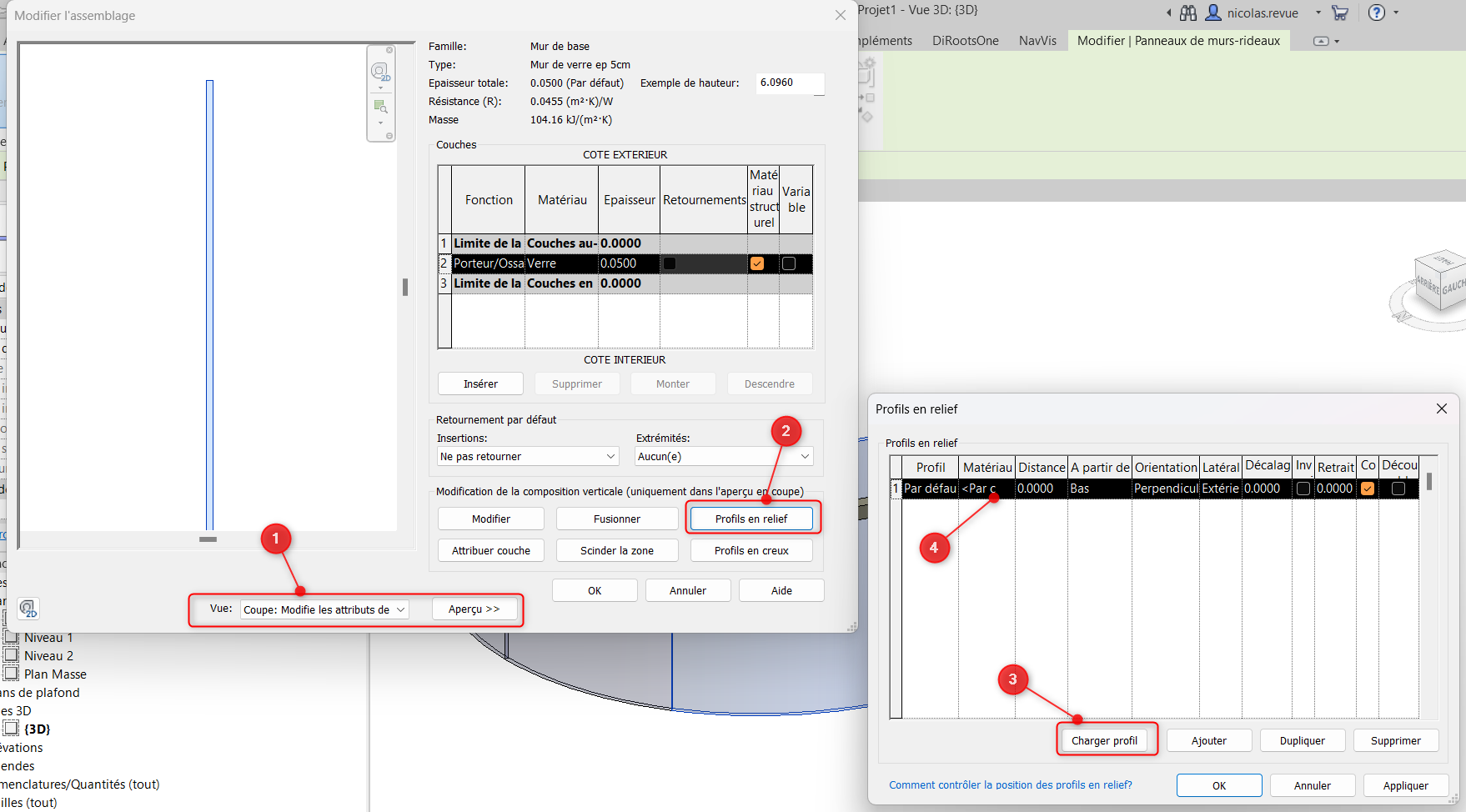

Ou intégrer votre profil en relief dans la structure de votre mur de verre :

2^ème solution :

Création de quadrillages horizontaux (dont la position et l’écartement correspondent à la position et à l’épaisseur des meneaux souhaités),

Puis remplacement des panneaux par des murs de base (dont l’épaisseur et le matériau correspondent aux meneaux souhaités)

Voilà, à bientôt sur notre Blog Aplicit
