Revit : création d’une nomenclature avec des images

Il est possible avec Revit de créer des nomenclatures contenant des images en associant ces images aux familles.

Plusieurs possibilités :

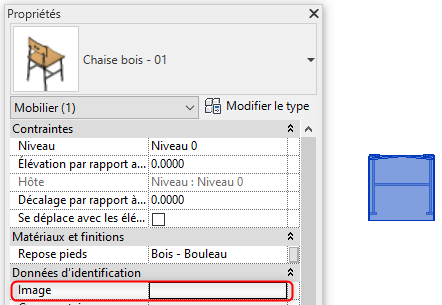

- Associer une image à une seule occurrence en utilisant la propriété d’occurrence « Image » (accessible directement dans le projet en sélectionnant l’occurrence),

- Associer une image à un type en utilisant la propriété de type « Image du type » (accessible directement depuis le projet pour les familles système mais uniquement en mode édition pour les familles chargeables).

Prenons l’exemple d’une nomenclature de mobilier avec images

- Pour associer les images : Editer la famille > Cliquer sur l’icone Parcourir du paramètre Image du type

- Dans la nouvelle fenêtre qui s’ouvre cliquer sur Ajouter > Sélectionner l’image > Charger la famille dans le projet en remplaçant la valeur existante et ses valeurs de paramètres.

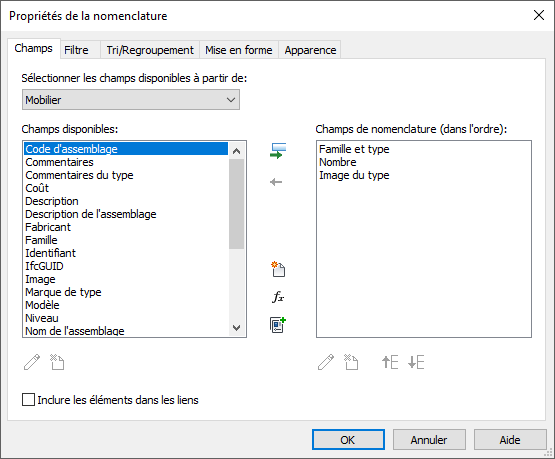

- Créer la nomenclature de mobilier : sélectionner les champs Famille et type et Image du type

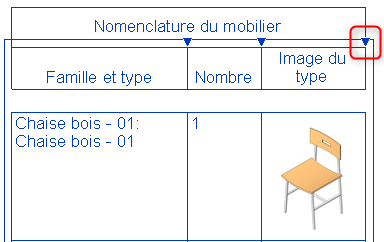

Les images ne sont pas visibles dans la nomenclature, seul le nom des images s’affiche. Pour voir les images, créez une feuille et placez la nomenclature sur la feuille.

Pour modifier la dimension des images, cliquez sur la nomenclature et faîtes glisser la flèche de la colonne contenant les images. La taille des images va s’adapter à la taille des cellules.

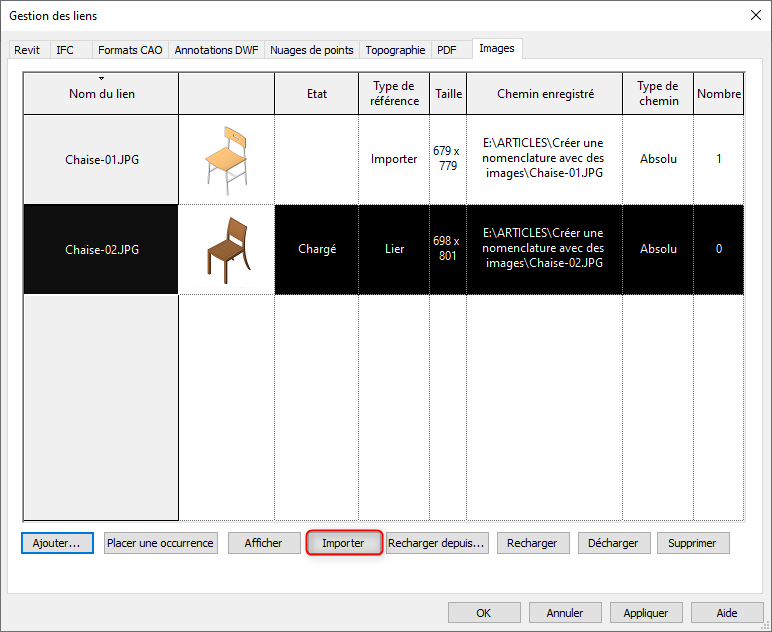

Attention, à partir de la version 2021, les images qui sont associées directement depuis le projet (pour les familles systèmes et les occurrences des familles chargeables) sont, par défaut, en type de référence « Lier ». Ne pas oublier de passer en « Importer » dans Gérer > Onglet Images > Importer, pour pouvoir transmettre le projet sans perdre les images.
