Revit – Gestion des zones de définition
Lorsque l'on crée des "Zones de définition", celles-ci sont automatiquement visibles.
On est donc obligé de gérer leur visibilité par vues, ce qui prend pas mal de temps surtout si celles-ci font parties de gabarits de vues.
Une possibilité très intéressante permet de les gérées via une vue.
Prenons l'exemple de cette vue Niveau 0.
Nous avons créé "Zones de définition", BAT A, BAT B et BAT C
Maintenant, nous allons gérer chaque quadrillage en fonction de leur appartenance.
Ex: A1-A5 et AA-AE appartiennent à la zone BAT A

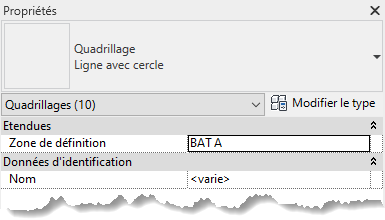

Nous sélectionnons les quadrillages et les affectons à la zone de définition BAT A dans les propriétés :
On fait cela pour chaque "Zones"

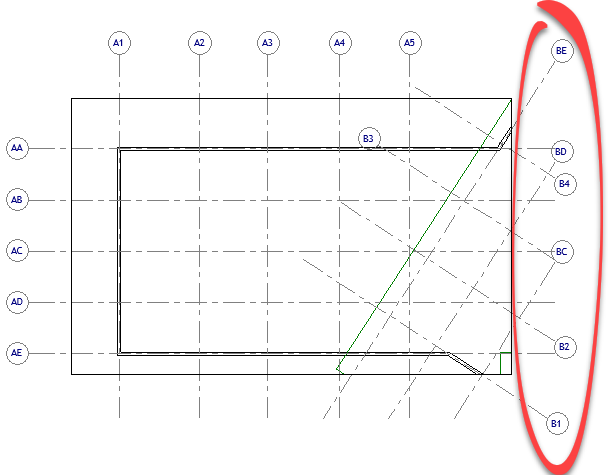

Si on visualise le Niveau 0 – BAT A, on peut s'apercevoir que le cadrage des quadrillages s'adapte à la "Zone de définition", et non à la vue principale Niveau 0.
Il est possible de gérer la visibilité des Zones et occurrences qu'elles contiennent.

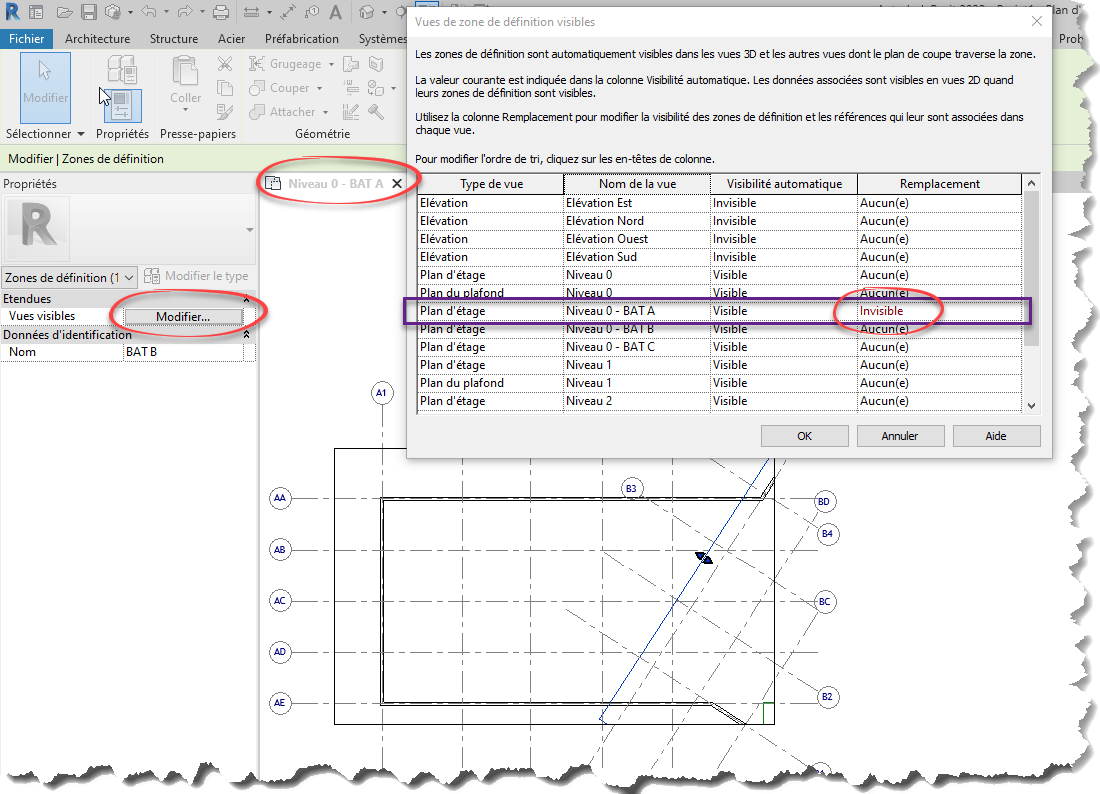

On sélectionne la Zone et on gère la visibilité dans les propriétés de celle-ci :

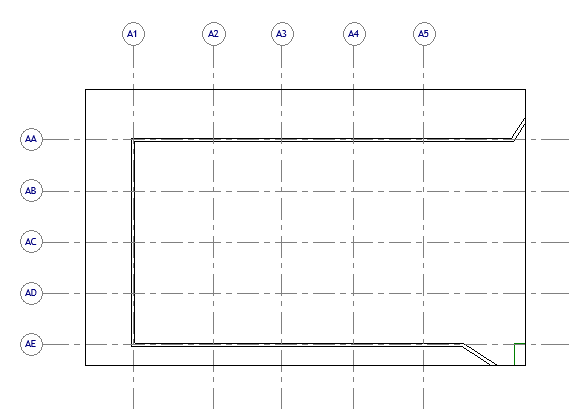

Ce qui nous donne :
Ceci nous permet de gérer les "Zones de définitions" avec ou sans leurs occurrences par vue.
A bientôt sur le blog Aplicit !
