REVIT – INDICATEUR UNIDIRECTIONNEL (Trajectoire de déplacement)

REVIT - INDICATEUR UNIDIRECTIONNEL (Analyse de l’itinéraire)

Après notre précédent blog "REVIT – Analyses de trajet (Itinéraires PMR, Incendie, sécurité…)", parmis les fonctions de "l'analyse de l'itinéraire",

voyons au travers de ce blog l’utilisation et l’intérêt de l’indicateur bidirectionnel (One way Indicator), pour une trajectoire de déplacement simple:

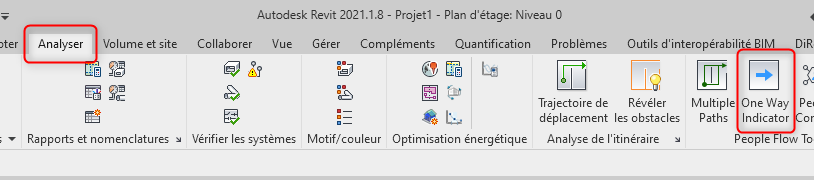

L’iconographie dans les versions antérieures à Revit 2024 est la suivante :

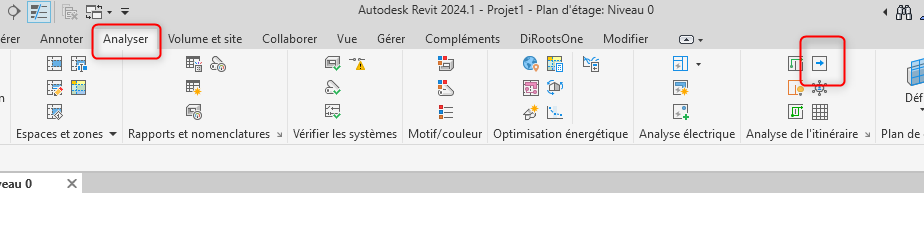

Et pour Revit 2024 :

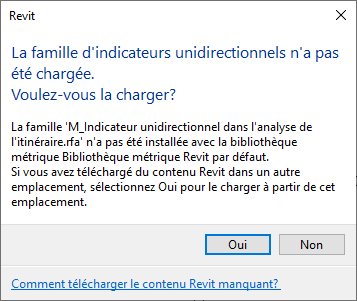

S’il s’agit d’une première utilisation (nouveau projet), Revit vous signalera que la famille est absente du projet, et vous invitera à charger la famille :

Vous pourrez charger cette famille à partir de la catégorie « Analyse de l’itinéraire »

Famille « M_Indicateur unidirectionnel » :

Scénario 1: Trajectoire de déplacement SANS indicateur unidirectionnel:

Constat : La trajectoire du point 2 au point 3 passe par la porte de droite (chemin le plus direct)

Scénario 2: Trajectoire de déplacement AVEC indicateur unidirectionnel sur la porte gauche :

Posons un indicateur unidirectionnel sur la porte de gauche, dans le sens de l’itinéraire prévu, et refaisons l’expérience……

Constat : Revit n’a pas modifié l’itinéraire entre les points 2 et 3 :

L’indicateur unidirectionnel n’a pas perturbé le calcul de l’itinéraire, qui demeure le chemin direct, par la porte droite

Nota : Inverser le sens de l’indicateur sur la porte gauche n’a pas non plus d’incidence sur cet itinéraire

Scénario 3: Trajectoire de déplacement AVEC indicateur unidirectionnel sur la porte droite :

Constat : Cette fois-ci, l’itinéraire est modifié :

L’indicateur, tel qui est posé (position et sens), indique une interdiction dans le sens du passage (Revit considère alors l’indicateur comme un obstacle), obligeant l’itinéraire le contourner, et donc d’emprunter la porte gauche

Nota :

L’indicateur, posé sur la porte droite, dans le sens du déplacement, n’a évidemment pas d’incidence sur l’itinéraire :

Il ne constitue pas un obstacle, et ne perturbe donc pas le calcul de l’itinéraire.

En clair, l’indicateur unidirectionnel

Voilà, à bientôt sur notre blog Aplicit 😉 !!!
