Revit – Les Outils d’analyses (3)

Autodesk fournit des outils qui peuvent vous aider à analyser les performances de votre bâtiment à toutes les étapes du processus de conception. Ces outils peuvent vous aider à comprendre les facteurs qui influent sur la performance du bâtiment afin de prendre des décisions éclairées concernant votre conception.

Le troisième outil mis à votre disposition est "L'Analyse de l'itinéraire"

L'analyse d'itinéraire permet de calculer la distance et le temps d'un point à un autre point dans le projet.

Cette analyse est composée de plusieurs commandes :

	Permet de modéliser la trajectoire
	Permet de visualiser les obstacles prient en compte pour le calcul
	Permet de modéliser plusieurs trajectoires
	Indique le sens "Obligatoire" du flux de la trajectoire
	Place une personne avec une zone de sécurité à ne pas franchir
	Permet de visualiser une grille spatiale, afin de visualiser les espaces de distanciation entre les personnes (Ex: COVID)

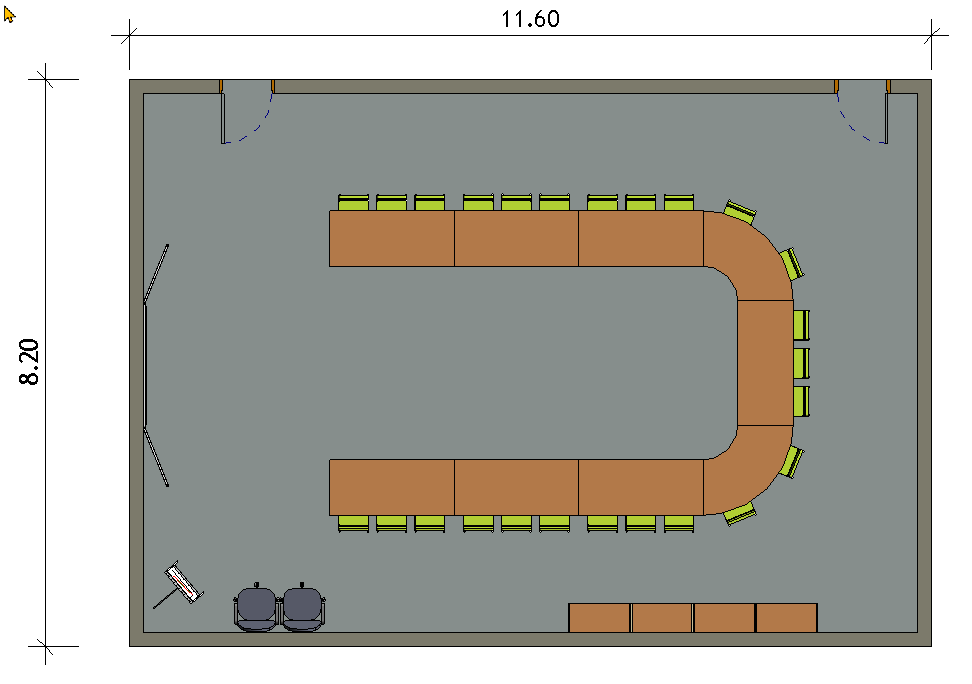

Prenons en exemple une salle de réunion, dans laquelle nous souhaitons calculer le meilleur chemin pour l'évacuation de celle-ci.

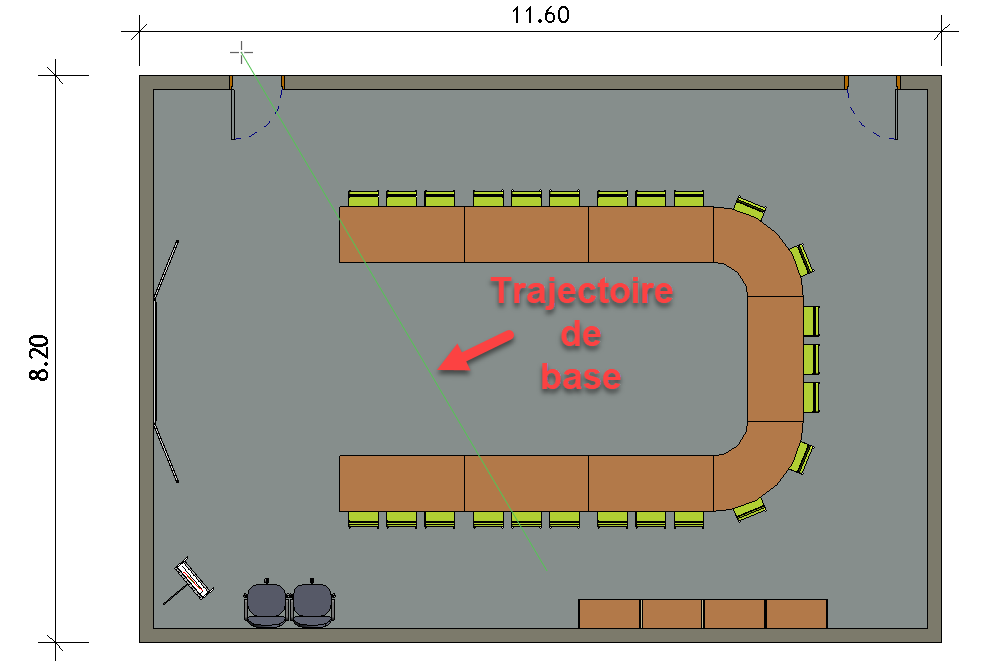

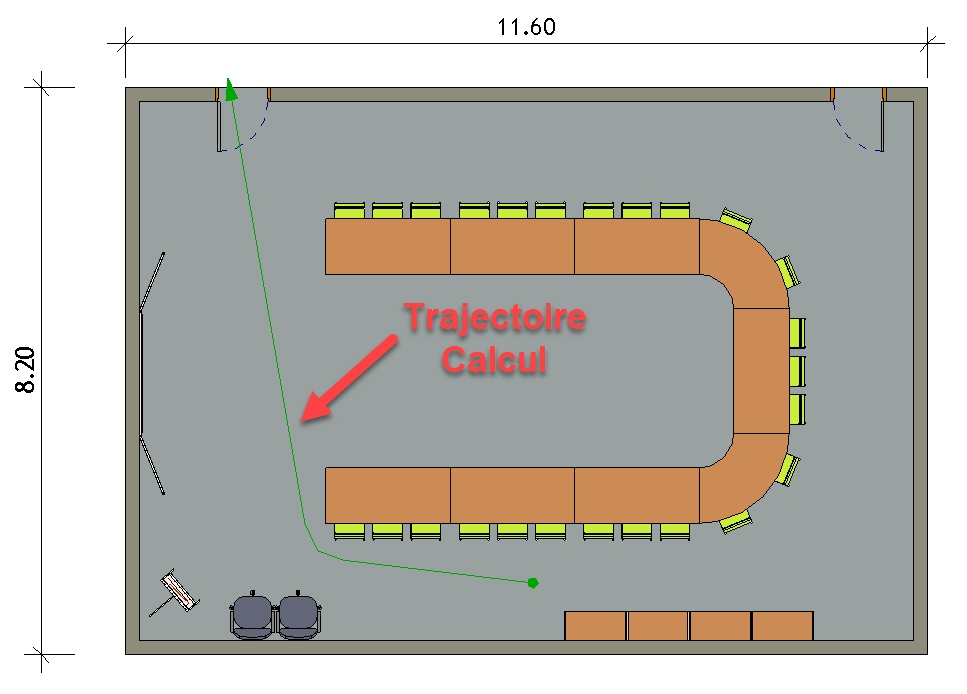

Nous allons placer une trajectoire de calcul

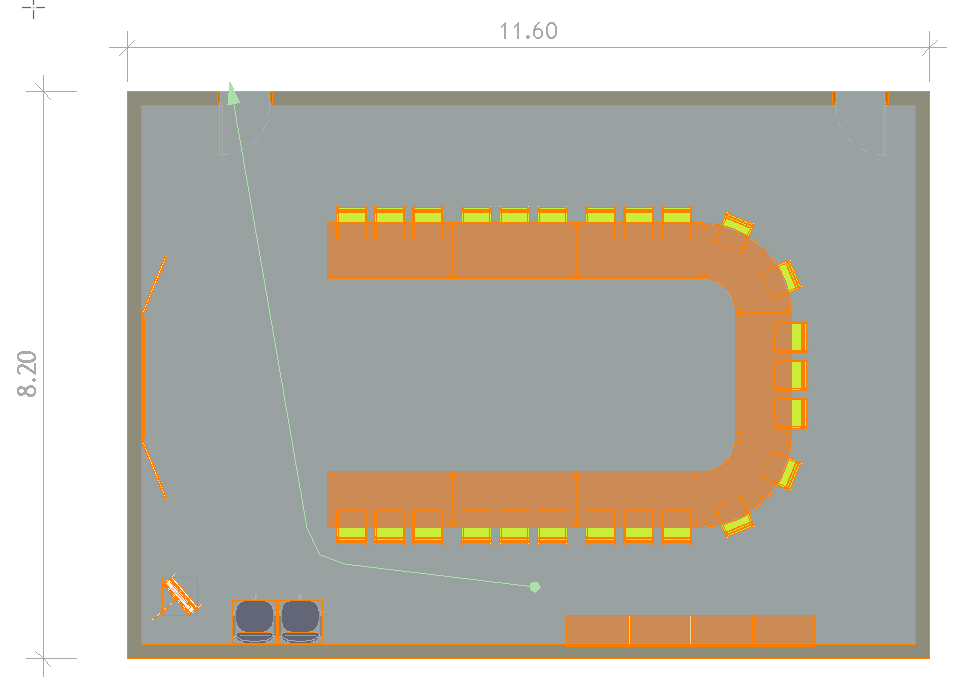

Visualisation des obstacles

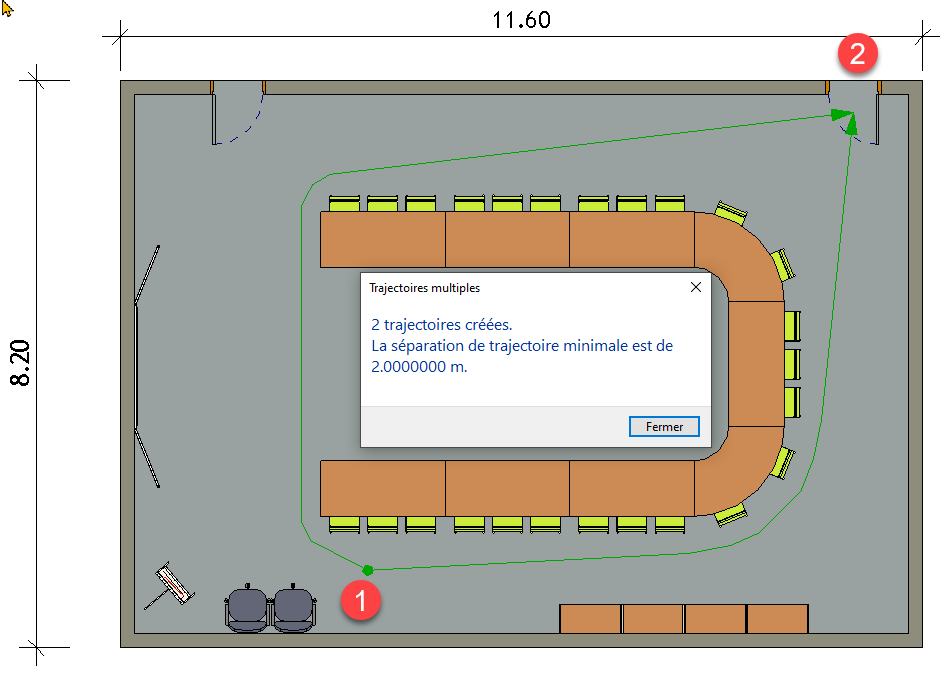

Modélisation multi trajectoire

On positionne 1 – Point de départ, 2-Point d'arrivée

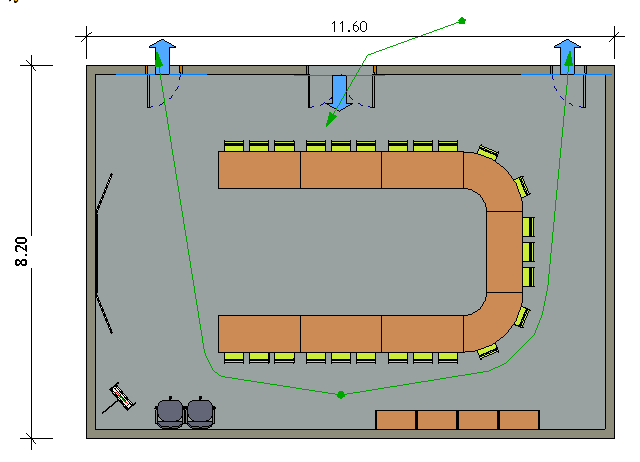

Mise en place des indicateurs unidirectionnels

Positionnement d'un contenu des personnes et recalcule de la trajectoire.

Avant le positionnement	Après le positionnement

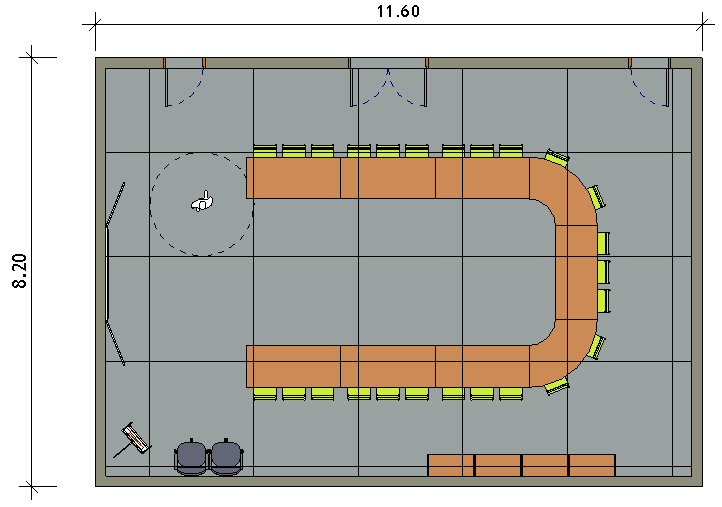

Positionnement d'une grille spatiale de 2.00m x 2.00m. Il faut impérativement avoir mit une pièce pour pouvoir placer la grille.

A bientôt sur le blog Aplicit !
