REVIT – Problème de modification de hauteur de mur avec profil en relief intégré : Comprendre et corriger l’erreur
Dans mes projets Revit, j’ai récemment rencontré une problématique liée aux profils en relief intégrés aux murs. Après avoir créé et chargé mon profil personnalisé, j’ai constaté un comportement inattendu : je ne pouvais pas modifier manuellement la hauteur du mur via les poignées de forme en tête.
Si vous avez déjà rencontré ce problème, voici une explication claire et la solution à appliquer.
🚧 Le problème : Une poignée de forme absente
Après avoir :
✅ Créé ma famille de profil
✅ Chargé le profil dans mon projet
✅ Appliqué le profil à un mur
❌ Je ne pouvais pas modifier la hauteur du mur manuellement.
La poignée de forme en pied de mur était bien présente, mais celle en tête de mur était absente.
🔧 La solution : Modifier le positionnement du profil
Le problème vient du positionnement du profil dans la famille. Voici comment le corriger :
1️⃣ Modifier la famille de profil
- Ouvrez votre famille de profil dans l’éditeur de familles.

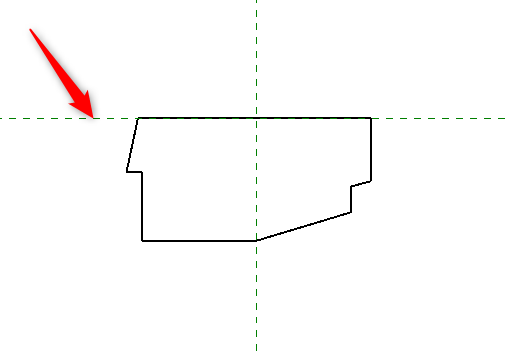

- Repérez l’esquisse de votre profil : la partie supérieure était initialement alignée sur le plan de référence "Centre Avant/Arrière" :
2️⃣ Déplacer l’esquisse
- Modifiez l’alignement de votre esquisse : le bas de l’esquisse doit être aligné sur le plan de référence principal (généralement "Référence Niveau", ou un plan dédié dans la famille).
3️⃣ Charger la famille mise à jour dans le projet
- Rechargez votre famille de profil dans le projet Revit.
- Appliquez-la à votre mur.
- Vérifiez la présence de la poignée de forme en tête de mur.
🎉 La poignée de forme est maintenant bien accessible, permettant de modifier la hauteur du mur !
🧐 Explications : Pourquoi cette erreur se produit-elle ?
Dans Revit, les profils en relief sont des éléments contraints aux plans de référence définis dans leur famille.
👉 Si l’esquisse du profil est mal positionnée par rapport au plan principal, Revit ne génère pas correctement la poignée de modification en hauteur.
🔎 Ce qu'il faut retenir
✅ Un profil doit être aligné sur un plan de référence adapté pour permettre une manipulation correcte dans le projet.
✅ Si le profil est mal référencé, les poignées de modification ne fonctionnent pas correctement.
💡 Astuces pour éviter ce problème
🔹 Toujours vérifier le positionnement du profil dans la famille avant de le charger dans le projet.
🔹 Utiliser les plans de référence "Base" et "Haut" pour garantir un bon comportement dans le projet.
🔹 Tester le profil avec plusieurs hauteurs de mur avant de valider la famille.
Avec cette méthode, vous éviterez ce type de problème et garantirez un bon contrôle de vos murs en Revit ! 🚀
🛠 Vous avez rencontré un problème similaire ? N’hésitez pas à partager vos expériences et solutions en commentaires ! A bientôt sur notre blog Aplicit! 😊
