Revit – Réaliser une toiture complexe
Ou comment grâce à l’outil "Toit par tracé" créer une toiture complexe
Savez-vous que vous pouvez dessiner une toiture avec différentes pentes et sens de pente. En effet, vous pouvez réaliser une toiture complexe avec l'outil "Toit par tracé" le plus simplement du monde.
Pour ce faire il vous suffit de suivre les étapes détaillées ci-dessous.
Etape 1 : Depuis l’onglet "Architecture", cliquez sur l’outil "Toit par tracé"
Etape 2 : Tracez les limites de votre toit.
Etape 3 : Sélectionnez tous les limites de votre tracé et cliquez sur "Définit l'inclinaison" afin qu’aucun segment de votre tracé ne définisse d’inclinaison.
Etape 4 : Cliquez sur "Terminer le mode de modification"
Etape 5 : Resélectionner votre toit.
Etape 6 : Cliquez sur "Ajouter un point". Ajouter autant de points que nécessaire.
Etape 7 : Sélectionner un point et définissez une altitude.
Etape 8 : Vous pouvez ainsi définir l’altitude de chacun des points de votre toit. Echappez la commande une fois que vous avez défini toutes les altitudes.

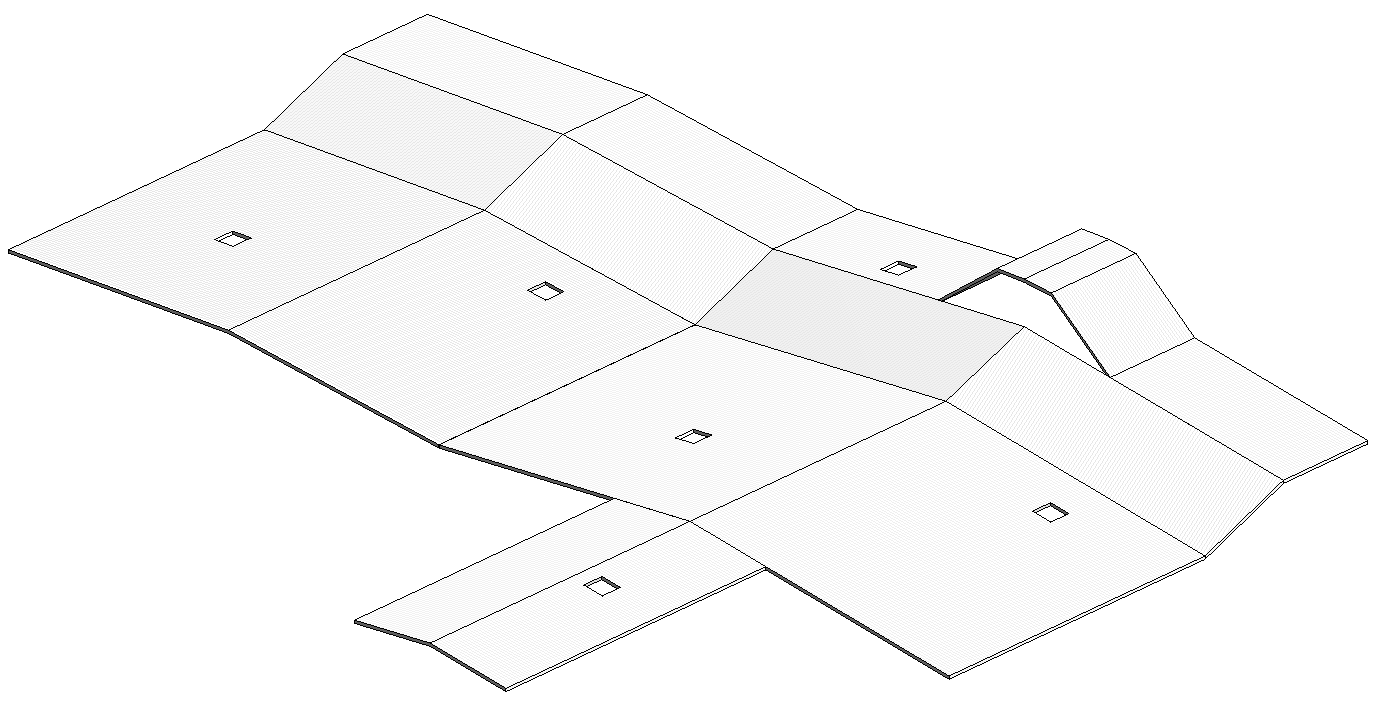

Et voilà vous avez créé un toit complexe sur Revit.
Nota Bene : Vous pouvez, bien entendu revenir sur chacun des points en reprenant la commande "Modifier les sous-éléments" pour recaler si nécessaire l’altitude de vos points.
A vos tracés
Sébastien D.
Ces articles peuvent vous intéresser :
Ou comment créer rapidement tous types de vues d’un ensemble [...]
Comment Créer un Type de Ligne Personnalisé dans AutoCAD Dans [...]
Lorsque vous travaillez sur une famille RFA contenant plusieurs types, [...]
Dans cet article, nous allons voir comment créer un jeux [...]
Bonjour. Après avoir réussi le toit, j’aimerai faire les éléments structurels (chevons, pannes etc) qui suivent l’inclinaison de ce toit. Mais en faisant réseau de poutre, cela ne veut pas prendre cette surface en compte… une idée de comment faire s’il vous plait ?
Bonjour,
Comme il s’agit d’un toit comportant plusieurs pente, il vous faut définir un plan de référence pour chaque pente et y associé un réseau de poutres.
Je pense que c’est la seule solution.
Cordialement
Sébastien
