Revit : Synchroniser les espaces et les pièces

Dans Autodesk Revit, deux fonctions vous permettent de générer et définir les différents volumes de vos locaux au sein de votre maquette : « les pièces » et « les espaces ».

Traditionnellement, les pièces sont utilisées par les architectes car elles possèdent des paramètres natifs destinés à l’architecture comme les finitions de sol, plafond et murs ainsi que la hauteur sous plafond. Les espaces quant à eux, sont prévus pour les lots techniques MEP (CVCD, PLB, ELEC) et contiennent donc un ensemble de propriétés servant aux calculs et aux dimensionnement des réseaux.

Ces deux fonctions génèrent deux objets différents et indépendant par défaut. Cependant afin de rendre votre production plus efficiente, il est possible de les synchroniser. Cela vous fera gagner du temps de saisie pour les espaces et élimera le risque d’erreur de correspondance avec les pièces.

Vous pouvez utiliser cette fonctionnalité même si les maquettes architecte et fluide sont distincts. Il faudra simplement faire une action supplémentaire pour que le modèle lié soit reconnu comme limite de pièce afin de générer vos espaces.

Action supplémentaire (pour deux maquettes distinctes)

Lier le modèle Architecte dans la maquette MEP

Onglet « Insérer », Fenêtre « Lier », Fonction « Lier Revit » :

Sélectionnez la maquette architecte à lier
Choisissez le positionnement « origine à origine » ou à « l’emplacement partagé » si votre géoréférencement est déjà effectué.
Cliquez sur « Ouvrir »

Définir le lien « maquette architecte » comme limite de pièce

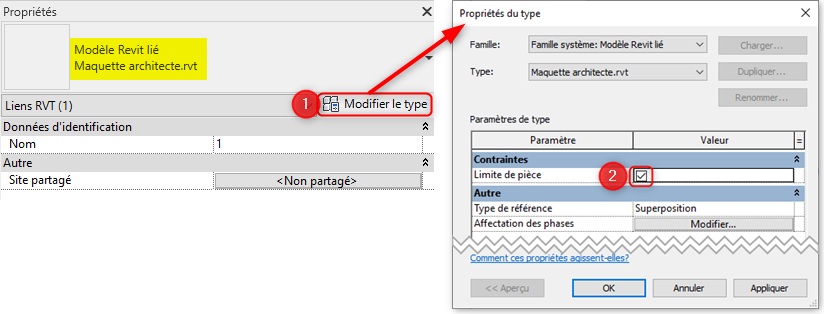

Sélectionnez le lien « maquette architecte »
Cliquez sur « Modifier le type » ❶
Cochez la case « Limite de pièce » ❷
Cliquez sur « Ok » pour valider

Générer vos espaces automatiquement

Pour créer vos espaces automatiquement, niveau par niveau :

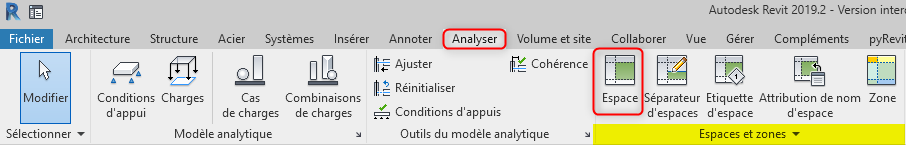

Onglet « Analyser », Fenêtre « Espaces et zones », Fonction « Espace » :

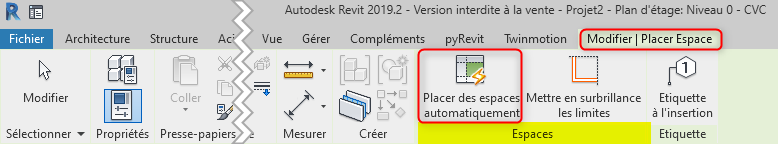

Le ruban contextuel s’affiche :

Cliquez sur « Placer des espaces automatiquement »

Cette fonction va générer automatiquement des espaces pour chaque surface fermée du niveau de la vue ouverte.

Une fenêtre vous indique combien d’espaces ont été créés.

Répétez l’opération pour chaque niveau du projet.

Attribuer des noms et numéros automatiquement

Pour renseigner le nom et/ou le numéro des espaces automatiquement et de manière identique à ceux des pièces :

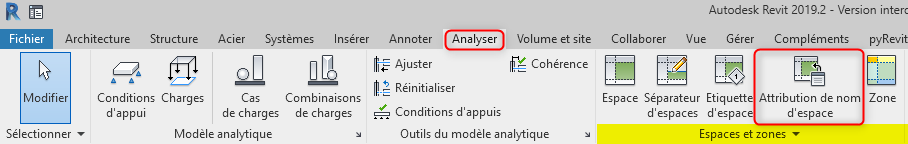

Onglet «Analyser », Fenêtre « Espaces et zones », Fonction « Attribution de nom d’espace » :

La boite de dialogue « Attribution d’un nom d’espace » s’affiche :

Vous pouvez choisir de synchroniser uniquement les noms ou les numéros, ou bien les deux. Il est également possible d’appliquer l’action à certains niveaux.

Nous avons donc généré tous les espaces du projet et synchronisé leurs noms et leurs numéros avec ceux des pièces de la maquette architecte en quelques clics. Il faut maintenant analyser tous les espaces dit « non occupé », ce qui signifie qu'ils ne correspondent à aucune pièce architecte. En général, ils correspondent aux gaines du projet mais cela peut être également un oubli de l’architecte. Il faudra donc les étudier plus particulièrement.

Créer une nomenclature de comparaison

Pour créer un nomenclature affichant les informations issues des deux objets :

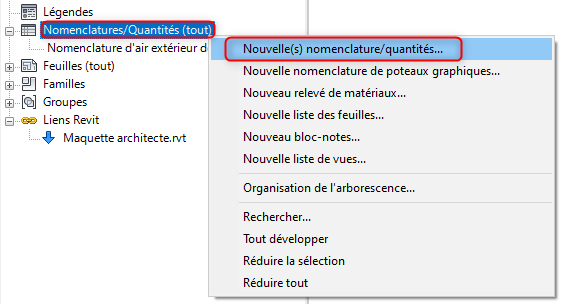

Faites un « clic droit» sur « Nomenclature/Quantités » dans l’arborescence du projet
Cliquez sur « Nouvelle nomenclature/Quantités…»

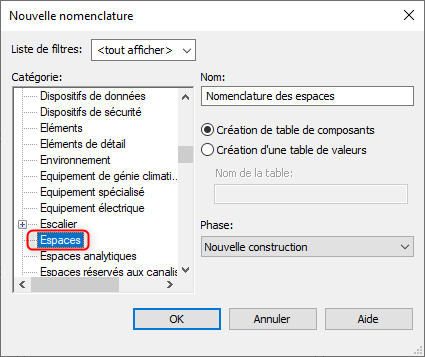

Choisissez la catégorie « Espaces»

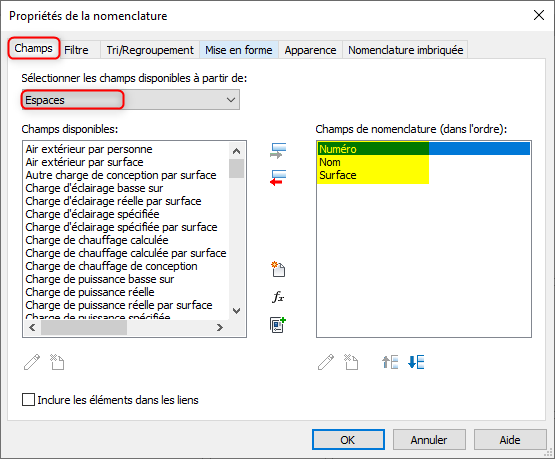

Insérez les champs « Numéro », « Nom » et « Surface»

Sélectionnez la catégorie « Pièce» au sein de la liste déroulante
Insérez les champs « Pièce : Numéro» et « Pièce : Nom »

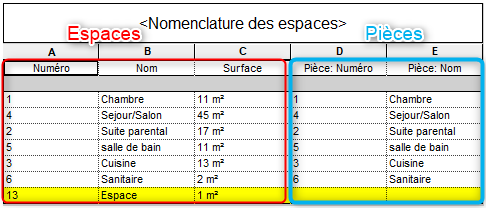

Les espaces n’ayant pas été renommés car n’ayant pas de pièce équivalente dans le modèle architecte auront une case vide dans les colonnes « Pièce : Numéro » et « Pièce : Nom ».
