Stratégie décalage 3D en 5axes (deuxième partie)
Réalisation de la limite intérieure de la frontière :

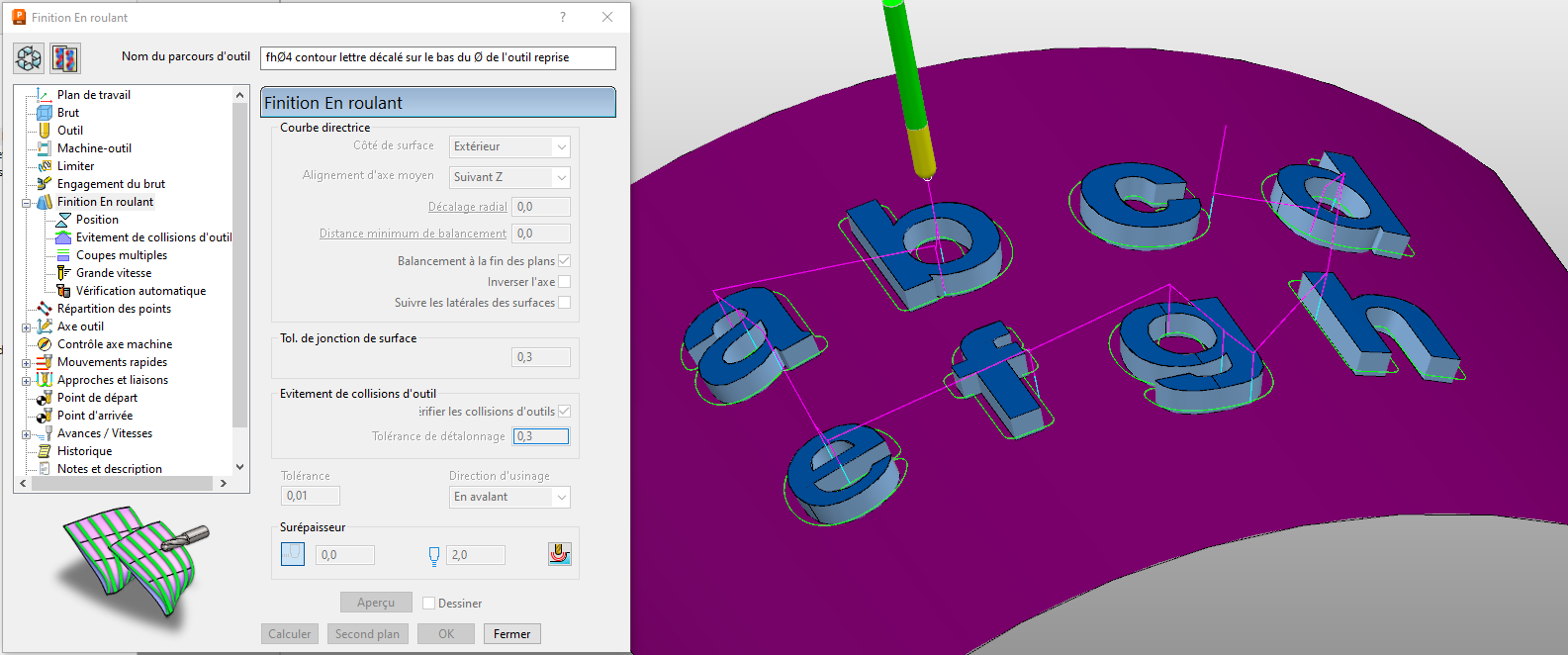

- Créer une stratégie en roulant avec l’outil de reprise
- Sélectionner le contour des lettres.
- Mettre la même tolérance d’usinage que notre futur parcours décalage 3D.
- Mettre une surépaisseur axiale de la valeur du rayon d’outil (2mm).
- Dans l’onglet Axe outil : Automatique
- Calculer
Réalisation de la limite extérieure de la frontière :

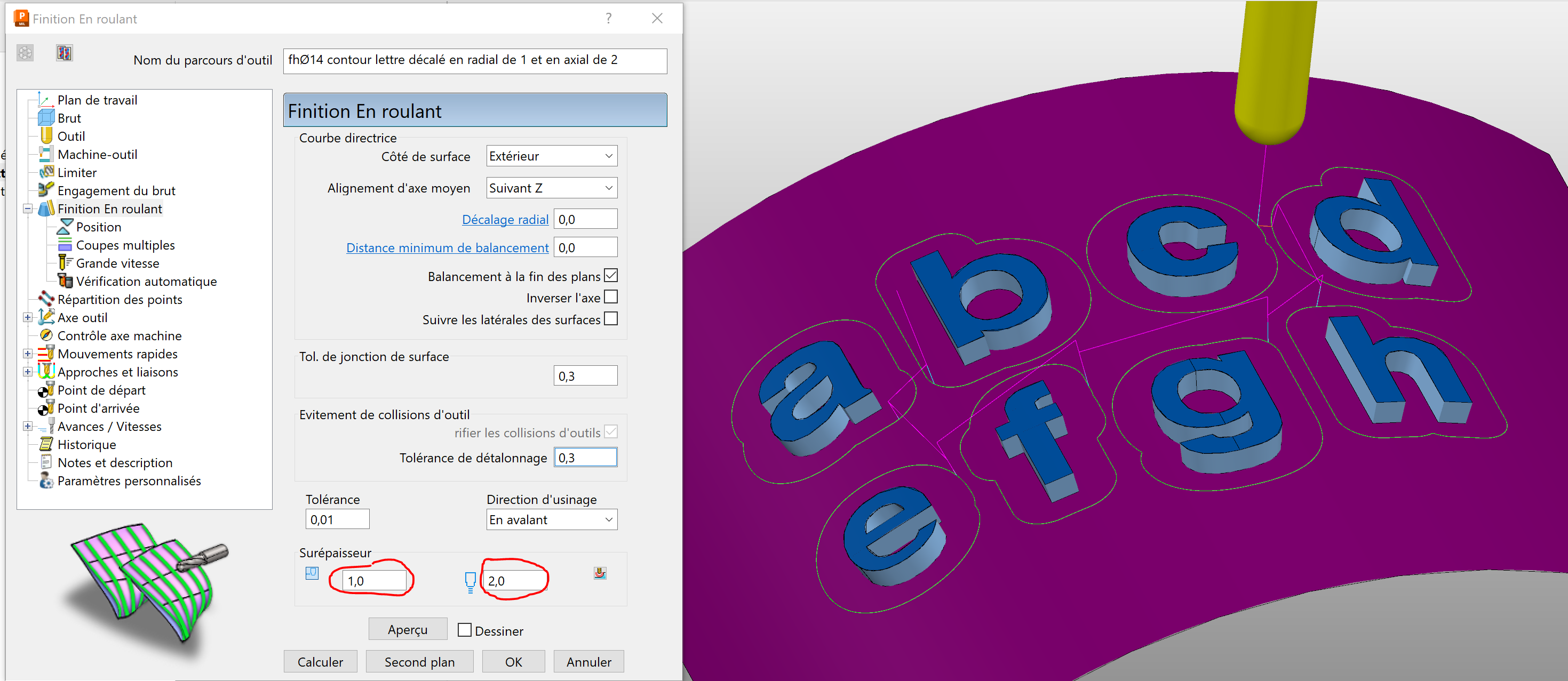

- Créer une stratégie en roulant avec l’outil de finition
- Sélectionner le contour des lettres.
- Mettre une surépaisseur radiale de 1mm (recouvrement) et en axial 2mm (rayon de l’outil de reprise)
- Dans l’onglet Axe outil : Automatique
- Calculer

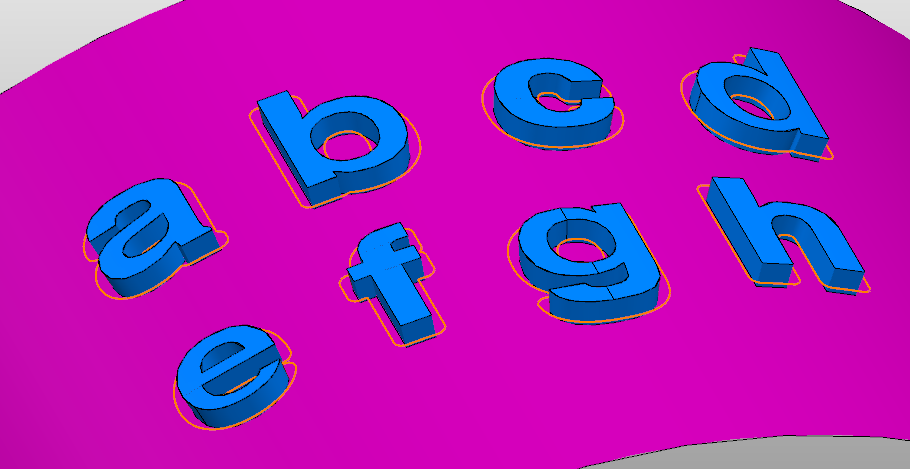

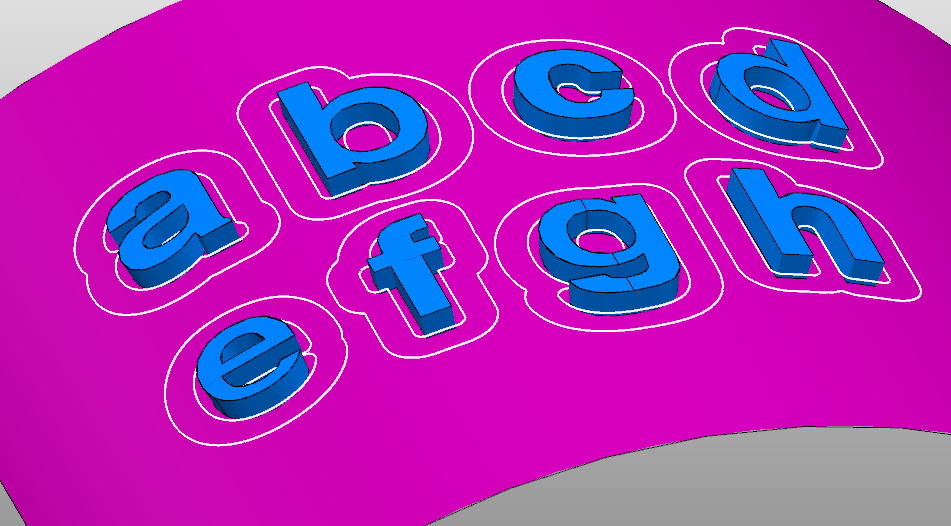

Réalisation de la frontière :
- Créer une frontière personnalisée.
- Insérer les 2 parcours venants d’être réalisés.
Réalisation du motif pour la stratégie décalage 3D :
- Créer un motif et insérer le parcours avec l’outil de reprise.
