TS-062022-vérification collision parcours et programme CN dans PowerMill première partie
PowerMill : Vérification collision parcours et programme CN première partie
Dans un premier temps nous allons vous expliquer comment et où renseigner les vérifications parcours d’outil
Pré requis :
--Définitions OUTILS + PORTE OUTILS conformes aux réel.
-Bridage pièce représenté sous PowerMILL.
-Chargement simulation

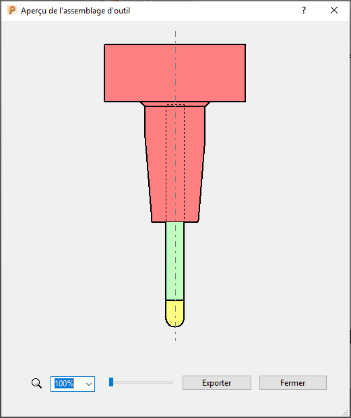

Avant calcul : bien renseigner les 5 catégories suivantes
1-Sélection machine-outil dans les parcours, avec les options actives :
-Autoriser utilisation des informations de la machine-outil
-Utiliser la machine-outil si possible
2-Vérification des collisions auto:
-Garde de porte outil différent de ZERO
-Garde outil
3-Contrôle axe machine:
-Utiliser vecteur orientation sélectionné
-Direction fixe ou de déplacement sélectionné.
4-Approches et liaisons:
-Vérifier les collisions d’outils sélectionnés.
5-Point de départ et Point d’arrivée:
-Vérifier UTILISER « Sécurité centre du brut ». Surtout en 3 axes
-Vérifier UTILISER « Premier point sécurisé ». Surtout en 5 axes
Une fois calculé

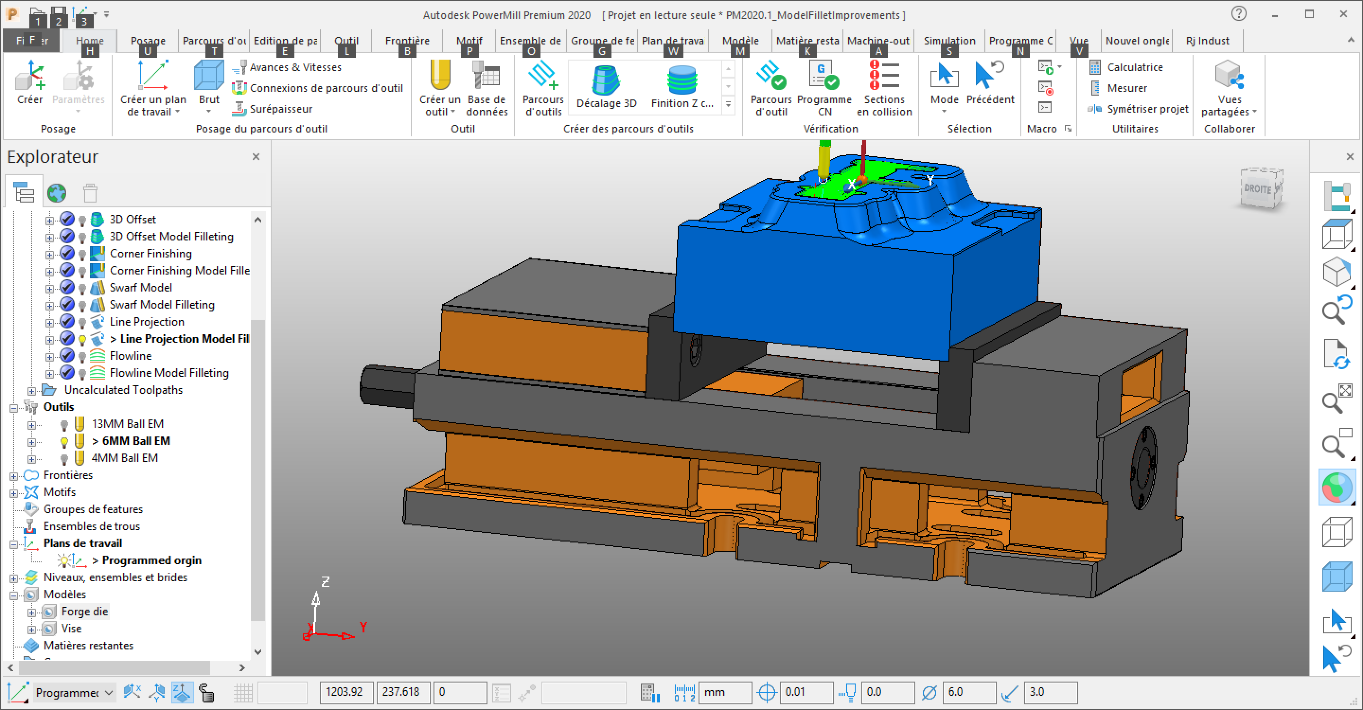

UN ROND BLEU DOIT ÊTRE PRÉSENT DEVANT LE PARCOURS
Par la suite on vous expliquera comment vérifier en simulation
et le contrôle et vérification d’un programme CN
