Usinage en roulant d’une surface convexe
PowerMill : Usinage en roulant d’une surface convexe.
Pensez aux détournements de stratégie.
L’usinage d’une surface convexe n’est pas possible avec la stratégie « finition en roulant » ».
Détournez la stratégie « projection de surface » pour réaliser cette opération.

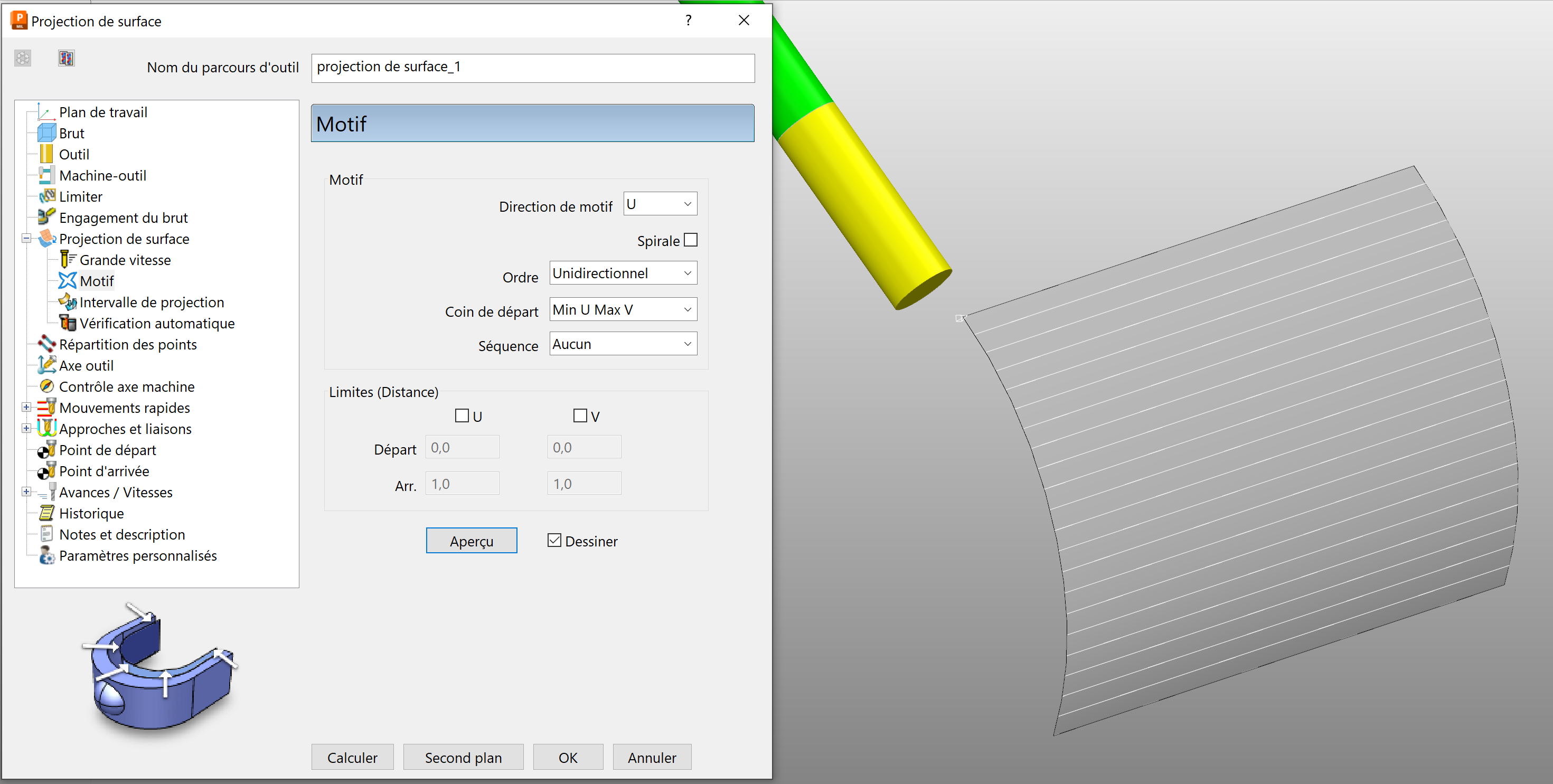

- Déterminez la direction de motif U/V
- L’ordre doit être en Unidirectionnel
- Déterminez le coin de départ
Pensez à cocher « Dessiner » puis Aperçu pour vérifier tous ces paramètres.
- Axe outil : Longitud/trans
- Angles longitud/trans….. Mettre Transversal à 90° (pour coucher l’outil sur la surface)
Si vous utilisez une fraise torique cet angle peut être moindre en fonction du détalonnage que vous souhaitez.
-Mode : PowerMill 2012 R2
CALCULER

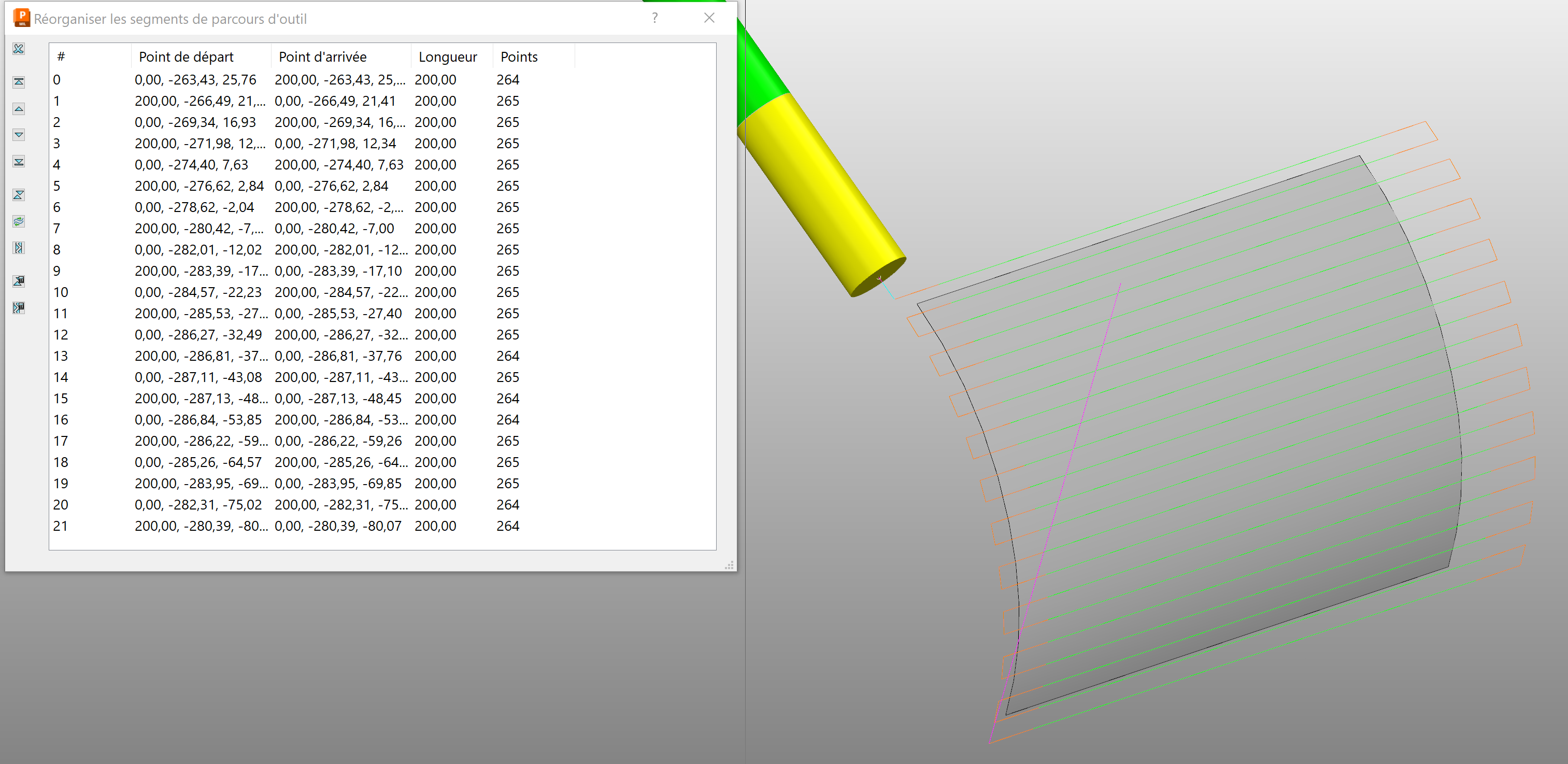

Ouvrir « réorganiser les segments de parcours d’outil » si vous désirez un balayage en aller/retour et cliquez sur alterner les directions.
