Revit Représentation de l'impact du Niveau Supérieur

Nous allons voir comment représenter l'impact d’occurrences situées sur la vue en plan Niveau 1, sur la vue en plan Niveau 0.

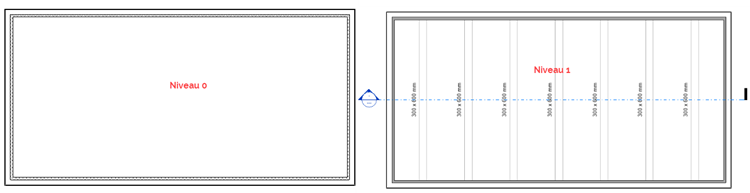

Nous avons :

On se positionne sur la vue en plan Niveau 0.

Dans les propriétés de la vue, section Niveau de fond de plan, nous activons :

• Plage de niveau de base -> Niveau 0
• Plage de niveau supérieur : -> Niveau 1
• Orientation du niveau : -> Vers le haut

Ce qui nous donne :

On sélectionne une des poutres.

Dans l'onglet "Modifier" on choisit l'outil "Trait", Style de ligne "Projeté", et on sélectionne toutes les lignes des poutres dont on veut voir l'impact.

Ce qui nous donne :

Ne pas oublier de modifier les propriétés de la vue :

Si l'on fait une modification sur une poutre, celle-ci se répercutera sur les deux niveaux.

A bientôt sur le blog Aplicit !
