Revit – Cotes temporaires
Ou comment gérer l’affichage des cotes temporaires de votre projet
Vous connaissez tous l’utilité dans Revit des cotes temporaires. Elles vous permettent de déplacer avec précision l’élément sélectionné par rapport à un repère.
Vous savez également que vous pouvez changer de repère en agrippant le rappel de cote et le glisser jusqu’au point remarquable qui vous intéresse.
Malheureusement souvent elles se confondes avec le dessin et vous devez zoomer-dézoomer, sélectionner-désélectionner pour enfin mettre la main dessus.
Mais saviez-vous que vous pouviez gérer l’affichage de ces cotes temporaires simplement.
Pour ce faire il vous suffit de suivre les étapes détaillées ci-dessous.
Etape 1 : Cliquer sur l’onglet "Fichier"
Etape 2 : Sélectionner l’onglet "Options"

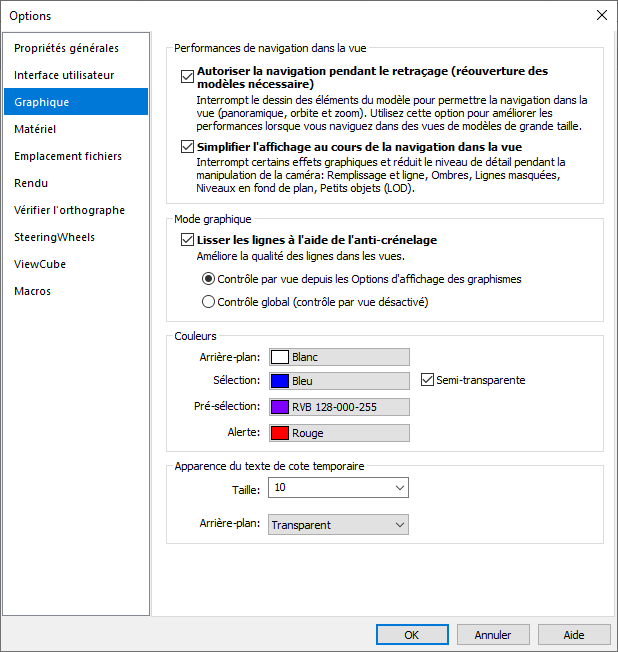

Etape 3 : Ouvrez la rubrique "Graphique"

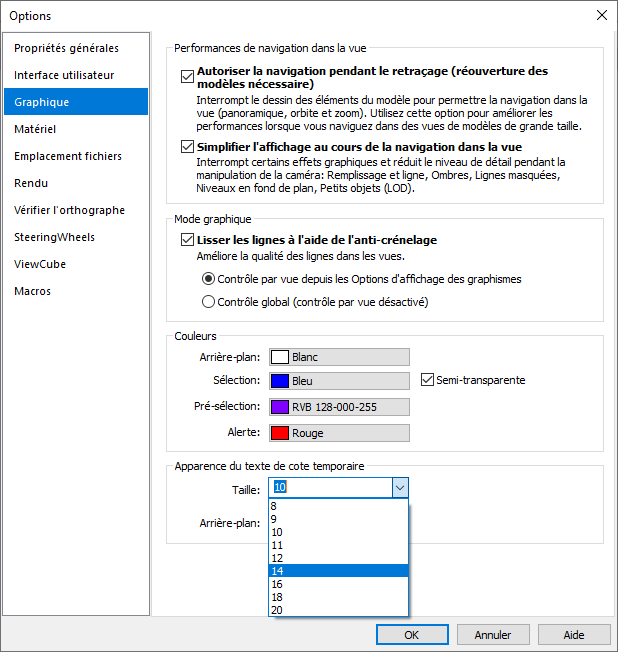

Etape 4 : Dans "Apparence du texte de cote temporaire" modifier la taille pour qu’elle corresponde à vos critères

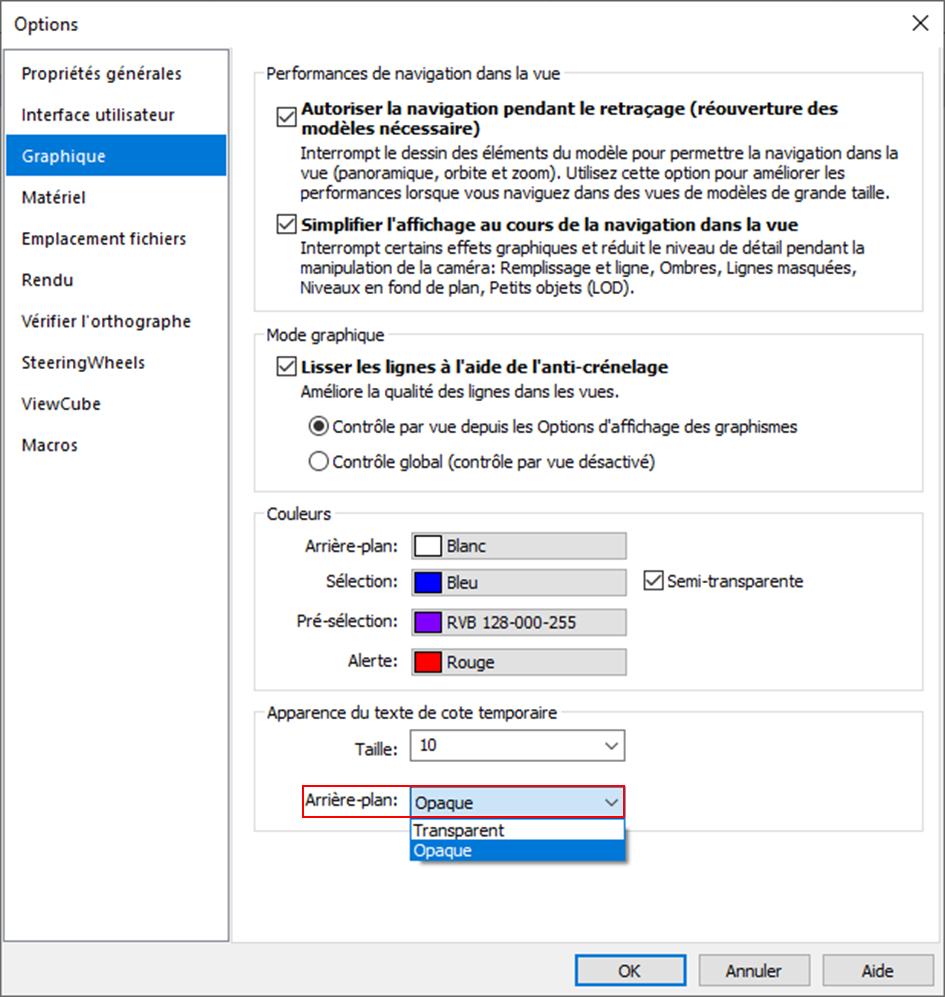

Etape 5 : Toujours dans "Apparence du texte de cote temporaire" modifier la transparence en "Opaque"
Cliquer sur "OK" et voilà vous avez géré l’affichage de vos cotes temporaires.

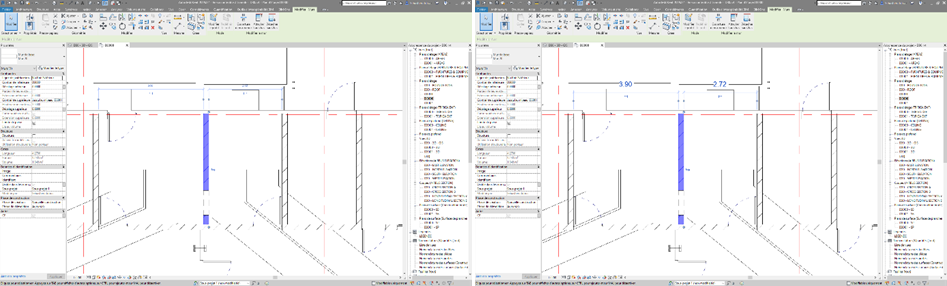

Avant Après
Utilisez vos cotes temporaires efficacement !
Sébastien D.
